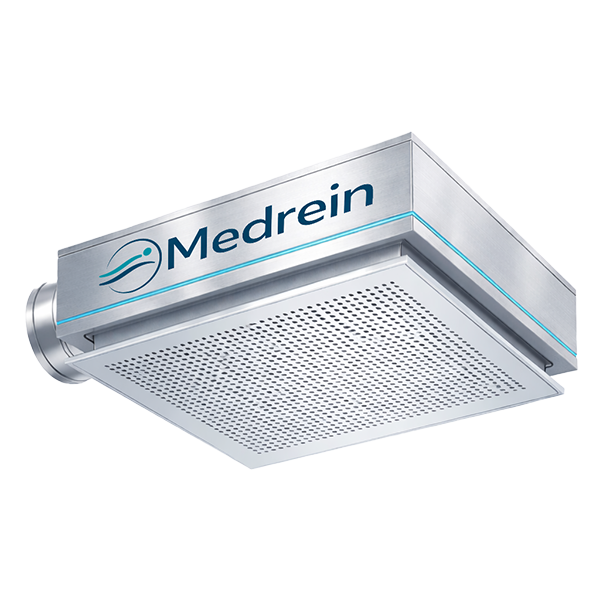

Потолочные воздухозаборные модули
Потолочный воздухозаборный модуль (воздухозаборная панель/блок) — элемент системы вентиляции чистых помещений, предназначенный для организованного забора отработанного или рециркуляционного воздуха из чистой зоны. В ряде решений модуль комплектуется интегрированным фильтром грубой очистки (типично G4) для защиты каналов и оборудования от крупной пыли/волокон и для повышения сервисопригодности системы. Конструкция рассчитана на регулярную санитарную обработку и удобный доступ к фильтру/внутренним элементам.
Назначение
Потолочные воздухозаборные модули применяются в чистых помещениях для организованного удаления отработанного воздуха и/или формирования рециркуляционных потоков, необходимых для поддержания класса чистоты и перепадов давления. Модуль служит “точкой забора” и интерфейсом между чистой зоной и сетью воздуховодов, обеспечивая гигиеничную поверхность, возможность санитарной обработки и сервисный доступ к фильтрующим элементам (если предусмотрено).
-
Стабильная вентиляция чистой зоны помогает держать заданный воздухообмен и режимы давления между помещениями
-
Защита системы интегрированный фильтр грубой очистки (типично G4) снижает загрязнение воздуховодов/оборудования
-
Гигиена ровная лицевая поверхность, минимизация “пылесборников”, материалы под влажную уборку и дезсредства
Конструкция и интеграция в потолок
Модуль выполняется как корпус (цельносварной/сборный) с лицевой воздухозаборной рамкой/решёткой и отводом воздуха через патрубок (круглый или прямоугольный), расположенный сверху либо сбоку — под трассировку проекта. Для обслуживаемости предусматривается доступ к фильтру и внутренним элементам (через лицевую часть или сервисный люк/панель). Исполнение подбирается по типу потолочной системы (Clip-in, T-grid, Walk-on, Hook-on) и узлам примыкания.
-
Материалы оцинкованная сталь с порошковым покрытием или нержавеющая сталь (AISI 304/316 — по ТЗ)
-
Интегрированный фильтр съёмный фильтр грубой очистки (типично G4) — для предочистки и удобной замены/мойки (по серии)
Область применения
Фармацевтика (GMP) • медицина (операционные, стерилизационные, ЦСО) • лаборатории • микроэлектроника • R&D зоны • чистые коридоры и шлюзы. Используются как элементы вытяжных/рециркуляционных систем, включая решения с интегрированными фильтрами грубой очистки.
Технические характеристики
Ниже — расширенный перечень параметров для ТЗ/КП. Финальные значения зависят от типоразмера, расхода воздуха и проекта (ОВиК).
| Параметр | Значение | Ед. | Примечание / опционально |
|---|---|---|---|
| Тип изделия | Потолочный воздухозаборный модуль | — | панель/блок забора воздуха из чистой зоны |
| Функция | вытяжка / рециркуляция | — | по схеме ОВиК и балансу помещения |
| Способ установки | встраиваемый в потолок | — | под тип потолочной системы (Clip-in/T-grid/Walk-on/Hook-on) |
| Материал корпуса | оцинк. сталь / нерж. сталь | — | порошковая окраска (типово белая), нерж. — по ТЗ |
| Лицевая часть | рамка/решётка/перфорация | — | гигиеничное исполнение, удобство уборки |
| Фильтр грубой очистки | G4 (опция/серия) | — | съёмный, для предочистки перед воздуховодами/оборудованием |
| Рекомендуемый расход | 450–600 | м³/ч | типовые диапазоны зависят от типоразмера и скорости на решётке |
| Патрубок (отвод) | круглый / прямоугольный | — | размер и тип соединения — по проекту |
| Расположение патрубка | сверху / сбоку | — | под трассировку воздуховодов |
| Регулирование расхода | опция | — | заслонка/клапан для балансировки |
| Сервисный доступ | да | — | замена/очистка фильтра, обслуживание (по серии/узлам) |
| Устойчивость к дезсредствам | да | — | материалы и покрытия под регулярную санитарную обработку |
| Цвет | по RAL | — | типово белый; возможна окраска по проекту |
| Исполнения | стандарт / индивидуально | — | нестандартные размеры и компоновки — по ТЗ |
Опции и аксессуары
- Фильтр G4интегрированный съёмный фильтр грубой очистки (по серии/ТЗ)
- Балансировочная заслонка/клапандля настройки расхода и поддержания перепадов давления
- Материал “нерж.”корпус/лицевая часть из AISI 304/316 для повышенной химстойкости
- Патрубки и переходыкруглый/прямоугольный, верх/бок, под конкретную трассу
- Сервисные решениябыстросъёмная кассета фильтра, фиксация/замок, удобный доступ
Опции
Разделено на “стандарт” и “опции” — удобно для КП и спецификаций.
| Стандартная комплектация | Опционально (по запросу) |
|---|---|
| Корпус модуля под потолочную систему | Фильтр грубой очистки G4 (съёмный) |
| Лицевая рамка/решётка (гигиеничное исполнение) | Балансировочная заслонка/клапан |
| Патрубок для подключения к воздуховоду | Материал нерж. сталь (AISI 304/316) |
| Крепление по узлам проекта | Нестандартные типоразмеры/компоновки |
| Паспорт и инструкция | Шеф-монтаж / монтаж под ключ |
Документация
Замените на ваши реальные файлы (PDF/DWG): паспорт, габаритный чертёж/монтажный размер, узлы примыкания к потолку, схема обслуживания и замены фильтра, спецификация опций (клапан/патрубки), требования к санитарной обработке.
