Воздухораспределители с КСД

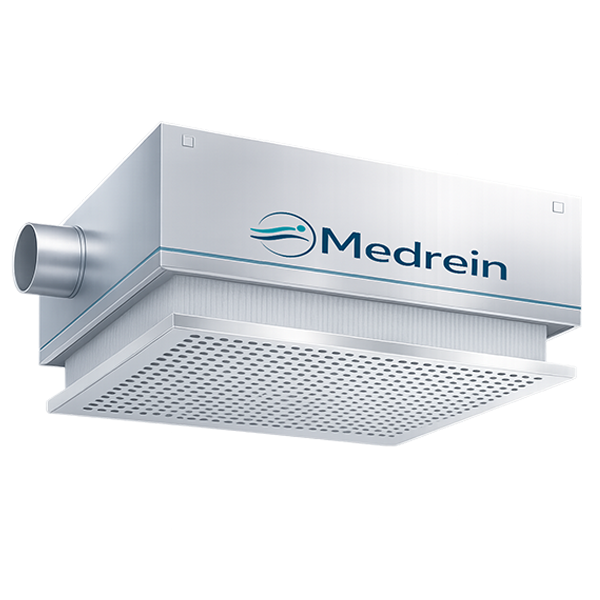

Воздухораспределители с камерой статического давления (КСД) — это оконечные элементы приточной/вытяжной вентиляции для чистых помещений. Камера статического давления снижает скорость потока на входе, выравнивает распределение по сечению, помогает уменьшать шум и обеспечивает стабильную работу решётки/диффузора. Возможны исполнения без HEPA (как терминальный распределитель) или с установкой HEPA/EPA — под задачу и проект.
Назначение
Воздухораспределители с КСД применяются как терминальные устройства для подачи или удаления воздуха в чистых помещениях (фарма, медицина, лаборатории, микроэлектроника). КСД работает как адаптер/камера, в которой скорость потока снижается, а давление выравнивается, что обеспечивает более ровное истечение через лицевой диффузор и помогает снизить уровень шума.
-
Оконечный элемент вентиляции в приточной и/или вытяжной системе; подбор под расход и конфигурацию потолка
-
Измерение и наладка возможны штуцера для ΔP (дифференциальный манометр) и для DOP-теста (по серии/опциям)
-
Фильтрация (при необходимости) исполнение с установкой HEPA/EPA — под требования зоны и проекта
Состав узла и монтаж в чистую зону
Типовая компоновка: корпус с КСД (фланец/патрубок присоединения к воздуховоду), крепления под фильтр (если предусмотрено), лицевой диффузор/защитная решётка. Подбор выполняется по расходу, акустике, потолочной системе (Clip-in / T-grid / Walk-on) и сервисному доступу.
-
Материалы оцинкованная сталь / нержавеющая сталь; окраска по RAL (по серии)
-
Сервис предусматривается доступ для замера/балансировки и обслуживания (в т.ч. фильтра — если установлен)
Где чаще всего применяют
Потолочные приточные/вытяжные точки в чистых помещениях классов ISO 4–8 (по проекту), буферные зоны, коридоры, санитарные шлюзы, тамбуры; как “чистый” терминал в составе потолочной системы.
Технические характеристики
Значения зависят от серии и проекта (расход, подключение, потолочная система, наличие фильтрации). Ниже — структурированный перечень характеристик для ТЗ/КП и спецификаций.
| Параметр | Значение | Ед. | Примечание / опционально |
|---|---|---|---|
| Тип изделия | Воздухораспределитель потолочный с КСД | — | оконечный элемент приточной/вытяжной системы |
| КСД (камера статического давления) | встроенная | — | выравнивает поток и распределение по сечению |
| Лицевая часть | диффузор / защитная решётка | — | варианты под потолочную систему и дизайн |
| Фильтрация | без фильтра / EPA / HEPA | — | в зависимости от серии и требований чистоты |
| Штуцер ΔP | опция/серия | — | для подключения дифференциального манометра |
| Штуцер DOP-теста | опция/серия | — | для аэрозольного теста целостности фильтра (если установлен) |
| Присоединение к воздуховоду | патрубок / фланец | — | тип и размеры — по проекту/серии |
| Расход воздуха | по проекту | м³/ч | подбор по расчёту вентиляции и балансировке |
| Перепад давления | по проекту | Па | в т.ч. с учётом фильтра (если установлен) |
| Акустика | снижение шума | — | КСД и (опц.) шумопоглощение в камере |
| Материал корпуса | оцинкованная / нержавеющая сталь | — | под требования коррозии/уборки |
| Покрытие | порошковое | — | цвет по RAL; стойкость к моющим средствам — по ЛКП |
| Тип обслуживания | сервис через потолок | — | доступ к настройке/контролю; к фильтру — если установлен |
| Применение в чистых помещениях | да | — | интеграция с потолочными системами ЧП |
Что важно указать в ТЗ (чтобы КП было точным)
- Потолочная системаClip-in / T-grid / Walk-on, размер ячейки и сервисный доступ
- Режимприток/вытяжка, расход, допустимый шум, диапазон ΔP
- Фильтрациянужен ли HEPA/EPA; требования к тестированию (DOP), контроль ΔP
- Материалыоцинк./нерж., RAL, требования к уборке и дезинфекции
Опции
Разделено на “стандарт” и “опции” — удобно для КП и спецификаций.
| Стандартная комплектация | Опционально (по запросу) |
|---|---|
| Корпус с КСД + присоединительный патрубок/фланец | Исполнение с установкой EPA/HEPA |
| Лицевой диффузор/защитная решётка | Штуцер DOP-теста для проверки фильтра (если установлен) |
| Крепёж/узлы монтажа по проекту | Штуцера ΔP для подключения дифманометра |
| Покрытие по серии (обычно порошковое) | Нержавеющее исполнение (корпус/решётка) |
| Паспорт и комплектность | Шумопоглощающие элементы в КСД (по серии) |
| Монтаж по узлам проекта | Шеф-монтаж / монтаж под ключ / исполнительная документация |
Документация
Замените на ваши реальные файлы (PDF/DWG): узлы примыканий, спецификации, схема балансировки, протоколы DOP/ΔP (если применимо).
