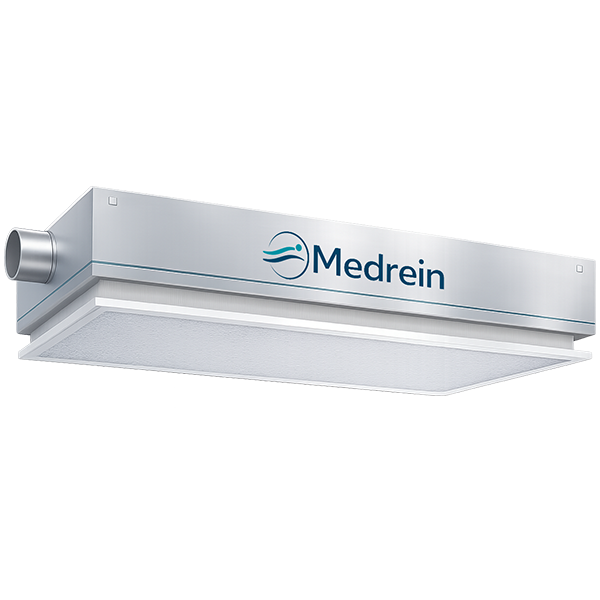

Воздухораспределители с ламинаризатором
Воздухораспределители с ламинаризатором — оконечные устройства вентиляции для чистых помещений, предназначенные для формирования однонаправленного (ламинарного) потока в рабочей зоне. Ключевой элемент — ламинаризатор (выпрямитель потока), который снижает турбулентность, выравнивает скорости по сечению и помогает обеспечить стабильные параметры воздушной среды (критично для зон с повышенными требованиями к чистоте). Исполнение: потолочное/стеновое, с возможностью интеграции HEPA/EPA (по проекту), сервисного доступа и измерительных штуцеров (ΔP/DOP — по серии/ТЗ).
Назначение
Воздухораспределители с ламинаризатором применяются в чистых помещениях, где важно обеспечить управляемое однонаправленное течение воздуха в рабочей зоне: над технологическими постами, зонами подготовки, локальными рабочими местами, а также как элемент общей схемы притока в помещениях с повышенными требованиями. Конструкция ориентирована на стабильность потока, гигиеничность и сервисопригодность.
-
Ламинаризация потока ламинаризатор (сотовый/канальный выпрямитель) выравнивает скорости и направление
-
Снижение турбулентности уменьшение вихрей и “разброса” струи — важный фактор для чистых зон и процессов
-
Интеграция фильтрации (по ТЗ) возможна установка EPA/HEPA и организация контроля ΔP/DOP (в зависимости от серии)
Конструкция и интеграция
Типовой узел включает корпус (потолочный или стеновой) с присоединением к воздуховоду, рабочую лицевую часть и ламинаризатор, который формирует однонаправленное течение. В зависимости от требований проекта допускаются опции: интеграция фильтрации, штуцера измерения, сервисные панели/люки, исполнения из нержавеющей стали.
-
Материалы оцинкованная/нержавеющая сталь, алюминий; окраска по RAL — по проекту
-
Сервис и контроль предусматривается доступ для обслуживания; при фильтрации — контроль ΔP и тесты целостности (опции)
Область применения
Фармацевтика • медицина • лаборатории • микробиология • микроэлектроника • R&D зоны • участки, где требуется стабилизированный однонаправленный поток над рабочей зоной.
Технические характеристики
Параметры зависят от серии, расхода, схемы вентиляции и требований к чистоте. Ниже — расширенный перечень характеристик для ТЗ/КП. Финальные значения фиксируются вашими ТУ/КД под проект.
| Параметр | Значение | Ед. | Примечание / опционально |
|---|---|---|---|
| Тип изделия | Воздухораспределитель с ламинаризатором | — | оконечный элемент притока/подачи |
| Формирование потока | однонаправленный (ламинарный) | — | вертикальный/горизонтальный — по проекту |
| Ламинаризатор | выпрямитель потока | — | сотовый/канальный; материал Al/полимер — по серии |
| Тип установки | потолочная / стеновая | — | интеграция с потолочными системами ЧП — по узлам |
| Скорость в рабочей зоне | 0,25 – 0,45 | м/с | типовой диапазон для ламинарных решений (под проект) |
| Равномерность скорости | ±20 (ориентир) | % | по сечению выхода; уточняется по серии/испытаниям |
| Расход воздуха | по проекту | м³/ч | подбор по расчёту и балансировке |
| Перепад давления | по проекту | Па | с учётом ламинаризатора и (опц.) фильтра |
| Фильтрация | без фильтра / EPA / HEPA | — | по требованиям зоны; HEPA обычно H13/H14 (опц.) |
| Штуцер ΔP | опция/серия | — | контроль перепада на фильтре (если установлен) |
| DOP-тест | опция/серия | — | аэрозольный тест целостности HEPA (если применимо) |
| Материал корпуса | оцинк. сталь / нерж. сталь / алюминий | — | для агрессивных сред — нерж. исполнение |
| Покрытие | порошковое / полимерное | — | цвет по RAL; стойкость к моющим средствам |
| Уровень шума | по серии/проекту | дБА | зависит от расхода и сопротивления узла |
| Габариты | 600×600 / 1200×600 / индивидуальные | мм | под проект и потолочную систему |
| Сервисный доступ | предусмотрен | — | для обслуживания/замеров; критично при HEPA |
Опции и аксессуары
- Интеграция HEPA/EPAисполнение с фильтром под требования зоны; контроль ΔP/ресурса
- ΔP штуцерадля дифманометра/систем мониторинга (по серии)
- DOP-тест портдля проверки целостности фильтра (если установлен)
- Нержавеющее исполнениекорпус/лицевая часть — для агрессивных сред и интенсивной санитарной обработки
- Индивидуальные типоразмерыпод сетку потолка, расход и схему притока/вытяжки
Опции
Разделено на “стандарт” и “опции” — удобно для КП и спецификаций.
| Стандартная комплектация | Опционально (по запросу) |
|---|---|
| Корпус воздухораспределителя по проекту | Исполнение с EPA/HEPA |
| Ламинаризатор (выпрямитель потока) | Штуцер ΔP (контроль перепада) |
| Лицевая часть (решётка/панель) по серии | DOP-тест порт (для HEPA) |
| Присоединение к воздуховоду (патрубок/фланец) | Нержавеющее исполнение |
| Окраска/покрытие по проекту | Индивидуальные размеры/узлы монтажа |
| Монтаж по узлам проекта | Шеф-монтаж / монтаж под ключ |
| Паспорт и инструкция | Аэродинамический расчёт/протоколы (по проекту) |
Документация
Замените на ваши реальные файлы (PDF/DWG): аэродинамические характеристики, узлы встраивания, спецификации, протоколы измерений скорости в сечении (при необходимости), схемы ΔP/DOP (если применимо).
