Стеновые воздухозаборные панели

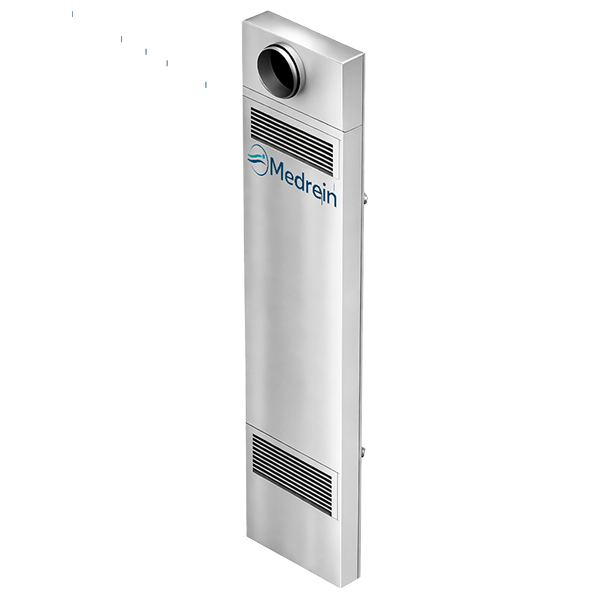

Стеновые воздухозаборные панели — это элементы системы вентиляции чистых помещений, предназначенные для организованного забора (вытяжки/возврата) воздуха из помещения без “грязевых карманов” и с возможностью санитарной обработки. Выпускаются в исполнении встраиваемом заподлицо в стеновые ограждающие конструкции и в накладном (приставном) варианте — когда встроить панель невозможно (например, кафель/готовая стена). В ряде решений панель выполняется с интегрированными воздуховодами для забора воздуха из верхней и нижней зон, а подключение к вытяжной системе может выполняться в запотолочном пространстве.
Назначение
Воздухозаборные панели обеспечивают контролируемый забор/удаление воздуха из чистого помещения (возврат в систему, вытяжка, компенсация потоков в каскаде давлений). Встраивание “заподлицо” помогает избежать ниш и выступов, которые ухудшают уборку и могут становиться зонами накопления загрязнений.
-
Встроенное исполнение встраиваемые панели интегрируются в облицовку/стеновую систему, формируя ровную плоскость
-
Накладной модуль используется при невозможности встроить панель (например, кафель/готовая стена)
-
Забор из верхней и нижней зон вариант с интегрированными каналами: организует забор без опусков воздуховодов в нишах
Конструкция и интеграция в чистую зону
Панель включает лицевую часть (решётка/перфорация) и корпус с присоединением к системе воздуховодов. Для чистых помещений важны: гладкость, герметичность примыканий, отсутствие острых кромок, а также сервисность (доступ для осмотра/чистки/регулировки). Подключение может выполняться в запотолочном пространстве — удобно для компоновки инженерии.
-
Материалы оцинкованная сталь/нержавеющая сталь/алюминий; порошковая окраска по RAL (по проекту)
-
Регулировка и балансировка возможна установка дросселя/шибера/клапана для настройки расхода (по серии/ТЗ)
Область применения
Фармацевтика • медицина • лаборатории • микроэлектроника • пищевые производства • R&D. Используются как элементы возвратного/вытяжного воздуха и для организации каскада давлений.
Технические характеристики
Ниже — расширенный перечень параметров для ТЗ/КП. Конкретные значения зависят от серии, стеновой системы и аэродинамического расчёта. Для проектов фиксируются вашими ТУ/КД.
| Параметр | Значение | Ед. | Примечание / опционально |
|---|---|---|---|
| Тип изделия | Стеновая воздухозаборная панель | — | для забора/вытяжки/возврата воздуха |
| Исполнение | встраиваемая / накладная (приставная) | — | накладная — при невозможности встраивания |
| Зоны забора | верхняя / нижняя / комбинированная | — | возможны интегрированные каналы для верх/низ |
| Подключение | в запотолочном пространстве | — | удобно для скрытой разводки вытяжки |
| Рекомендуемый расход | 600 (тип.) / 450 (мед.) | м³/ч | ориентиры для накладного модуля; под проект |
| Расход воздуха | по проекту | м³/ч | подбор по аэродинамике и балансу |
| Скорость на лицевой панели | 0,8–2,5 (тип.) | м/с | зависит от площади, расхода и требований по шуму |
| Перепад давления | по проекту | Па | учёт решётки/перфорации, (опц.) фильтра, (опц.) клапана |
| Фильтрация | без фильтра / предфильтр (опция) | — | для защиты каналов/оборудования по ТЗ |
| Регулировка расхода | опция | — | дроссель/шибер/клапан, ручной/привод (по ТЗ) |
| Материал корпуса | оцинк. сталь / нерж. сталь / алюминий | — | выбор по химстойкости и режимам мойки |
| Материал лицевой части | решётка/перфорация из металла | — | гладкая геометрия, лёгкая санитарная обработка |
| Покрытие | порошковое / полимерное | — | цвет по RAL; стойкость к дезсредствам |
| Типоразмеры | по проекту | мм | под стеновую систему/сетку панелей |
| Герметизация примыканий | уплотнение/герметик по узлам | — | для исключения подсосов и утечек |
| Сервисный доступ | да | — | для осмотра/чистки/регулировки |
| Уровень шума | по проекту | дБА | зависит от скорости и сопротивления |
Опции и аксессуары
- Комбинированный забор (верх/низ)панель с интегрированными каналами для отбора воздуха из верхней и нижней зон
- Клапан/дроссель для балансировкиручная или с приводом регулировка расхода
- Предфильтр (по ТЗ)защита каналов/оборудования; выбор класса фильтра — по проекту
- Нержавеющее исполнениедля агрессивных сред и интенсивной санитарной обработки
- Накладной модульрешение для стен, где невозможно встроить панель заподлицо
Опции
Разделено на “стандарт” и “опции” — удобно для КП и спецификаций.
| Стандартная комплектация | Опционально (по запросу) |
|---|---|
| Панель (корпус + лицевая часть) по проекту | Комбинированный забор верх/низ (интегр. каналы) |
| Встраивание заподлицо или накладной монтаж (по серии) | Клапан/дроссель/шибер для балансировки |
| Покрытие/цвет по проекту | Предфильтр/кассета (по ТЗ) |
| Сервисный доступ (по исполнению) | Нержавеющее/химстойкое исполнение |
| Монтаж по узлам проекта | Шеф-монтаж / монтаж под ключ |
| Паспорт и инструкция | Индивидуальные типоразмеры/узлы подключения |
Документация
Замените на ваши реальные файлы (PDF/DWG): узлы встраивания/примыканий, схемы подключения к вытяжке, спецификация, паспорт изделия, рекомендации по санитарной обработке и сервису.
