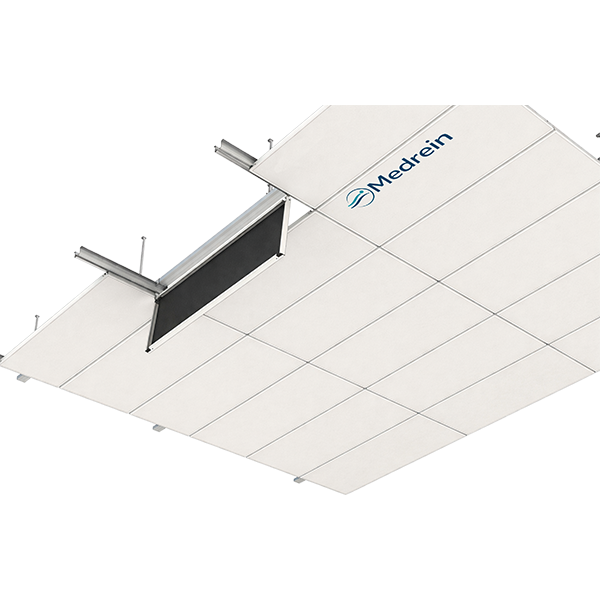

Потолочная система Hook-On
Гигиенический герметичный подвесной потолок со скрытой системой подвески (Hook-On/«защёлка»): потолочные кассеты формируют единую плоскую поверхность, а элементы подвесной системы находятся выше плоскости кассет и не видны со стороны чистого помещения. Стыки кассет герметизируются специальным герметиком — удобно для регулярной влажной уборки и дезинфекции.
Назначение
Подвесной потолок в чистых помещениях выполняет барьерную функцию и должен обеспечивать гладкость поверхности, герметичность стыков и возможность влажной очистки/дезинфекции. Скрытая система подвески помогает получить более ровную плоскость без выступающих профилей. :contentReference[oaicite:0]{index=0}
-
Скрытая подвеска профили и подвесы расположены выше плоскости кассет и не видны со стороны чистой зоны
-
Герметизация стыков стыки кассет герметизируются специальным герметиком — удобно в эксплуатации
-
Единая плоскость с оборудованием кассеты и встраиваемые элементы формируют ровную поверхность по требованиям гигиены и дизайна
Конструкция Hook-On (со скрытой системой подвески)
Кассеты двухслойные: лицевая сторона — оцинкованный стальной лист с покрытием, обратная сторона — ГКЛВ. Каркас формируется силовым подвесным профилем ВТ-600 с сечением в форме «защёлки». Кассеты крепятся в направляющие снизу-вверх защёлкиванием кромки/стенки кассеты в профиль. :contentReference[oaicite:1]{index=1}
-
Доступ в межпотолочное пространство после герметизации доступ возможен через технологические люки в местах требуемого обслуживания
-
Шаг подвесов типовое решение: шаг подвесов 1200 мм (по схемам из приоритетного источника)
Область применения
Фармацевтика • медицина • лаборатории • пищевые производства • микроэлектроника • R&D зоны.
Технические характеристики
Заполнено по приоритетным источникам (Laminar / АМС-МЗМО). Оставь только то, что подтверждено вашими ТУ/паспортом.
| Параметр | Значение | Ед. | Примечание / опционально |
|---|---|---|---|
| Тип потолка | Гигиенический герметичный подвесной | — | со скрытой системой подвески (Hook-On) |
| Конструкция кассеты | двухслойная | — | лицо: оцинкованная сталь с покрытием; обратная сторона: ГКЛВ |
| Профиль каркаса | силовой профиль ВТ-600 | — | сечение «защёлка», крепление кассет снизу-вверх |
| Размер кассеты | 600 × 600 | мм | стыки герметизируются специальным герметиком |
| Стандартный цвет | RAL 9003 | — | по источнику Laminar |
| Толщина металла (лицевая сторона) | 0,6 | мм | оцинкованная сталь с ЛКП |
| Материал заполнения | ГКЛВ | — | в составе кассеты |
| Габарит панели | 600 × 600 × 10 | мм | по таблице технических данных |
| Масса | 12,2 | кг/м² | по таблице технических данных |
| Свойства пожарной опасности | Г1, В1, Д1, Т1 | — | по таблице технических данных |
| Шаг подвесов | 1200 | мм | типовое решение по схемам (Laminar) |
Основание: описание, преимущества, комплект и техданные беставрового потолка со скрытой системой подвески. :contentReference[oaicite:2]{index=2}
Комплект поставки (ориентировочно на 1 м²)
Значения — из приоритетного источника; в КП можно пересчитать под раскладку/узлы проекта.
| Позиция | Количество | Ед. | Примечание |
|---|---|---|---|
| Панель потолочная 600×600 (RAL 9003) | 2,8 | шт | на 1 м² |
| Соединитель | 0,48 | шт | на 1 м² |
| Подвеска | 2,8 | шт | на 1 м² |
| Анкер-крюк 8×М6×45 | 2,8 | шт | на 1 м² |
| Герметик | 50 | мл | SOUDASEAL CLEANROOM |
| Траверс | 1,7 | м | на 1 м² |
Основание: перечень комплектующих на 1 м² (Laminar PDF). :contentReference[oaicite:3]{index=3}
Опции
Разделено на “стандарт” и “опции” — удобно для КП и спецификаций.
| Стандартная комплектация | Опционально (по запросу) |
|---|---|
| Потолочные кассеты 600×600, скрытая подвеска, герметизация стыков | Технологические люки для доступа в межпотолочное пространство (в местах обслуживания) |
| Стандартный цвет RAL 9003 | Интеграция светильников/облучателей/встроенных элементов по проекту |
| Комплект крепежа и герметик по норме на м² | Воздухораспределители/НЕРА-модули и прочее потолочное оборудование (по проектным узлам) |
| Инструкция по монтажу | Доп. металлоконструкции при большом межпотолочном пространстве (фермы/ригели/трапы) |
Основание: доступ через люки после герметизации; доп. продукты (светильники/люки/распределители воздуха с НЕРА) и особенности монтажа. :contentReference[oaicite:4]{index=4}
Документация
Замените на ваши реальные файлы (PDF/DWG): раскладка кассет, узлы герметизации, подвес/профиль, примыкания, встраивание оборудования.
