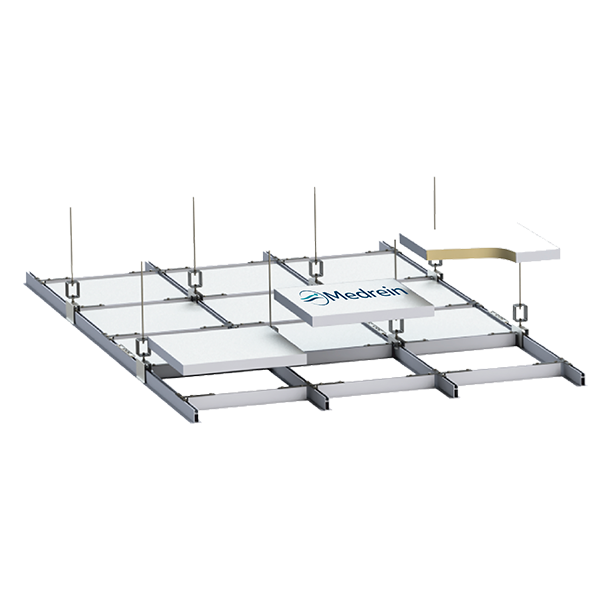

Тавровая потолочная система T-grid
Герметичная модульная потолочная система для чистых помещений на основе Т-профилей и кассет/панелей. Конструкция проектируется так, чтобы минимизировать отверстия под инженерные сети и обеспечить обязательную герметизацию узлов примыканий, рам фильтров, диффузоров и встроенных элементов. Система удобна для интеграции светильников, HEPA-элементов, спринклеров и сервисных люков.
Назначение
Потолочная система T-grid применяется в чистых помещениях как сборная, но герметичная конструкция, отделяющая рабочую зону от межпотолочного пространства. Для предотвращения проникновения частиц потолок выполняется в герметичном исполнении, а узлы установки фильтров/рам и диффузоров обязательно герметизируются.
-
Герметичность и контроль подсосов количество проходок под инженерные сети минимизируется и герметизируется
-
Единая плоскость интегрируемые элементы (свет/воздух) подбираются так, чтобы исключать перепады по высоте
-
Сервис и доступ возможна организация люков техобслуживания; варианты ходимости — по проекту
Два исполнения потолка (под задачи проекта)
На практике часто используют два подхода: кассетный (лёгкий) и жёсткий панельный. Кассетный вариант — это скрытая подвесная система и кассеты с типовым растром 600×600 мм. Жёсткий вариант — каркас на системе алюминиевых профилей, допускающий интеграцию в плоскость и (при расчёте) ограниченную ходимость для аварийного обслуживания.
-
Кассетный потолок кассеты защёлкиваются в стрингеры; стыки обрабатываются нейтральным силиконовым герметиком
-
Жёсткий панельный потолок кассеты-сэндвич крепятся к каркасу прижимами; возможна интеграция элементов без автономных подвесов
Область применения
Фармацевтика • медицина • лаборатории • микроэлектроника • пищевые производства • R&D зоны.
Технические характеристики
Собрано по приоритетным источникам + дополнено отраслевыми datasheet. Оставь только то, что подтверждено вашими ТУ/паспортом.
| Параметр | Значение | Ед. | Примечание / опционально |
|---|---|---|---|
| Назначение | Герметичный потолок для чистых помещений | — | минимизация и герметизация проходок/узлов |
| Типовая модуляция | 600×600 | мм | растр кассетного варианта |
| Кассеты (кассетный вариант) | оцинкованная сталь | — | толщина 0.7–1.0 мм; покрытие Polyester или Clean Coating™ |
| Теплоизоляция кассет | вспененный ПЭ / листы ГВЛ | — | опционально, по задаче |
| Интегрируемые элементы | свет / воздух / HEPA | — | в т.ч. светильники IP54 или IP65; воздухораспределители с HEPA |
| Подвес воздухораспределителей | автономные регулируемые подвесы | — | для кассетного варианта |
| Герметизация стыков | нейтральный силикон | — | обработка всех стыков по узлам проекта |
| Перепад давления (критич.) | 150 | Па | для кассетного потолка |
| Перепад давления (экспл.) | до 100 | Па | для кассетного потолка |
| Жёсткий каркас (вариант) | алюминиевые профили | — | ширина видимой части 55 мм; толщина металла 2.5 мм |
| Растр (жёсткий вариант) | индивидуально | — | под проект и интеграцию инженерии |
| Кассеты (жёсткий вариант) | сэндвич: 2 листа стали + наполнитель | — | минеральная плита или PIR |
| Интеграция без автономных подвесов | допускается | — | для воздухораспределителей/светильников |
| Ходимость (опция) | до 200 | кг/м² | для аварийного обслуживания (подготовленный персонал) |
| Нормативная применимость | GMP / ISO 14644 | — | по практике производителей/даташитам; подтверждать проектом/паспортом |
Опции и аксессуары
- Светильники IP54 / IP65встраиваемые светильники специальной конструкции под чистые помещения
- HEPA-элементы / воздухораспределителиинтеграция в потолок; герметизация рам и узлов по проекту
- Люки обслуживанияорганизация доступа в межпотолочное пространство (по регламенту объекта)
- Материалы и покрытияоцинкованная сталь с Polyester / Clean Coating™; утепление кассет (опционально)
Опции
Разделено на “стандарт” и “опции” — удобно для КП и спецификаций.
| Стандартная комплектация | Опционально (по запросу) |
|---|---|
| Потолочная система T-grid (растр/геометрия по проекту) | Выбор типа: кассетный (600×600) или жёсткий панельный (индивидуальный растр) |
| Кассеты/панели, подвесная система, крепёж | Покрытие Clean Coating™ / специальные покрытия под регламент уборки |
| Герметизация стыков по узлам проекта | Люки обслуживания, сервисные зоны, усиления под оборудование |
| Подготовка к интеграции света/воздуха (посадки) | Встраиваемые светильники IP54/IP65; HEPA-элементы/диффузоры |
| Паспорт и инструкция по монтажу | Монтаж под ключ / шеф-монтаж / контроль герметичности |
Документация
Замените на ваши реальные файлы (PDF/DWG): узлы T-grid, герметизация, интеграция HEPA/светильников, спецификация.
