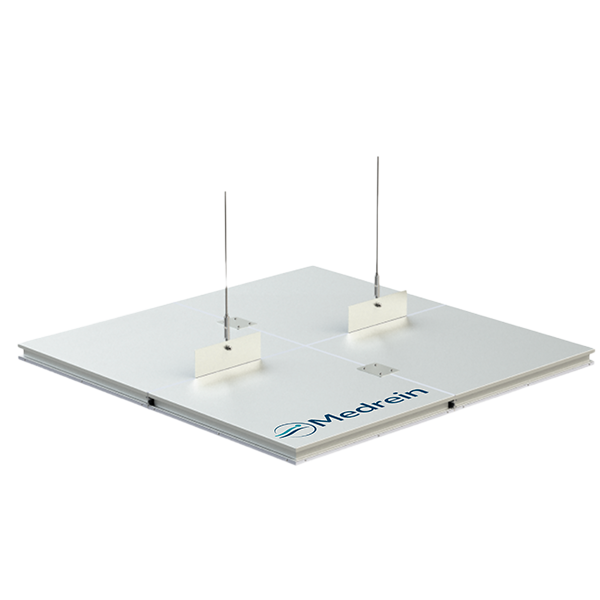

Ходимая потолочная система Walk-on
Обслуживаемый (ходимый) герметичный потолок для чистых помещений, который позволяет выполнять регламентное обслуживание инженерных систем в запотолочном пространстве без демонтажа потолочных ограждающих конструкций. Конструкция рассчитана на регулярную влажную уборку и работу с основными дезсредствами.
Назначение
Walk-on (ходимый) потолок применяют в чистых помещениях, где требуется регулярный доступ к инженерным коммуникациям и оборудованию над потолком: вентиляция, фильтрация, трассы, датчики, узлы обслуживания. Система создаёт барьер между чистой зоной и техническим пространством и поддерживает требования к герметичности и санитарной обработке.
-
Обслуживание без разборки доступ к запотолочному пространству без демонтажа потолка (по концепции “ходимого потолка”)
-
Герметизация стыков стыки и зазоры заполняются силиконовыми/спец. герметиками для исключения подсоса из тех. зоны
-
Интеграция оборудования светильники, воздухораспределители с HEPA, ревизионные люки, технологические элементы — по проекту
Конструкция и принцип
Типовой ходимый потолок строится на силовом каркасе, закреплённом к перекрытию (шпилечные подвесы/резьбовые соединения) и заполненном панелями/кассетами. Варианты исполнения: сэндвич-панели (минераловатные) либо панели с иным сердечником (например PIR) — в зависимости от выбранной серии и требований проекта. Монтаж панелей в ходимых системах часто выполняется сверху из запотолочного пространства с обеспечением плотного прилегания прижимными элементами.
-
Стойкость к перепадам давления конструкция рассчитана на работу в чистых зонах с избыточным давлением
-
Комбинация материалов облицовок оцинкованная сталь с ЛКП / нержавеющая / комбинированная — по зоне и регламенту
Область применения
Фармацевтика • медицина • лаборатории • микроэлектроника • R&D зоны • помещения с частым сервисом инженерии.
Технические характеристики
Сводка по данным из приоритетных источников. В КП оставляем только то, что подтверждено выбранной серией/ТУ и проектом.
| Параметр | Значение | Ед. | Примечание / опционально |
|---|---|---|---|
| Тип изделия | Ходимый (обслуживаемый) герметичный подвесной потолок | — | для доступа в запотолочное пространство |
| Класс применения | до ISO 5 | — | встречается для ходимых потолков (по каталогам производителей) |
| Несущая способность (типовая) | 110–130 | кг/м² | для прохода персонала и обслуживания (зависит от серии) |
| Усиленные панели (при необходимости ходьбы по панелям) | до 200 | кг | для усиленной конструкции панелей (по серии “сэндвич”) |
| Каркас | алюминиевые T-профили / профильные трубы / стальные L/T-профили | — | вариант зависит от типа системы (тавровый/беставровый/огнезащитный) |
| Подвес к перекрытию | шпилечные подвесы / резьбовые штанги (тип М8 встречается) | — | регулировка высоты (талрепы/узлы подвеса по серии) |
| Заполнение растров | сэндвич-панели | — | минвата / PIR (по серии) |
| Толщина панелей | 50–80 | мм | встречается для несущих ходимых систем; возможны варианты до 100 мм в огнезащитных решениях |
| Облицовка панелей | оцинкованная сталь с ЛКП / нержавеющая / комбинированная | — | возможны любые сочетания верх/низ |
| Толщина металла (типовая) | 0,5–0,7 | мм | по сериям кассет/панелей |
| Толщина покрытия | 25–130 | мкм | зависит от покрытия/серии; возможны антибактериальные исполнения |
| Герметизация | силиконовый/спец. герметик | — | заполнение стыков/зазоров для барьерной функции |
| Размеры кассет/панелей (примерно по сериям) | 600×600, 1200×600 и др. | мм | встречаются также крупноформатные элементы (по производителю) |
| Встраиваемые элементы | светильники / HEPA-узлы / люки / воздухораспределители | — | с конструктивным уплотнением для общей герметичности |
| Ремонтопригодность | локальная замена элементов | — | без разборки всей конструкции (по типу системы) |
Опции и аксессуары
- Огнезащитное исполнение (серийно)в отдельных линейках встречается предел огнестойкости до 60 мин и увеличенная толщина панелей
- Антибактериальные/стойкие покрытияопции покрытия под регламенты мойки/дезинфекции, УФ и т.п.
- Вставка ГКЛ / усиление панелидля повышения жёсткости и/или несущей способности (по серии)
- Нержавеющая облицовкадля “мокрых” зон и повышенных требований к химстойкости
- Проектный растр/интеграция инженерииразмеры растров, места люков/светильников/HEPA согласуются на стадии проекта
Опции
Разделено на “стандарт” и “опции” — удобно для КП и спецификаций.
| Стандартная комплектация | Опционально (по запросу) |
|---|---|
| Силовой каркас и комплект крепежа/подвесов (по проекту) | Огнезащитное исполнение (по выбранной серии) |
| Панели/кассеты (кол-во и формат по проекту) | Антибактериальное/усиленное покрытие; толщина ЛКП до 130 мкм (по серии) |
| Герметизация стыков по узлам проекта | Усиленные панели для повышенной нагрузки (до 200 кг — по серии) |
| Паспорт и инструкция по монтажу | Интеграция: светильники, HEPA-воздухораспределители, ревизионные люки |
| Базовый цвет (как правило белый/светлый по RAL) | Нержавеющая облицовка / комбинированные материалы верх/низ |
| Сопряжения и узлы — по рабочей документации | Шеф-монтаж / монтаж под ключ |
Документация
Замените на ваши реальные файлы (PDF/DWG): схема каркаса, узлы герметизации, спецификация, требования к обслуживанию.
