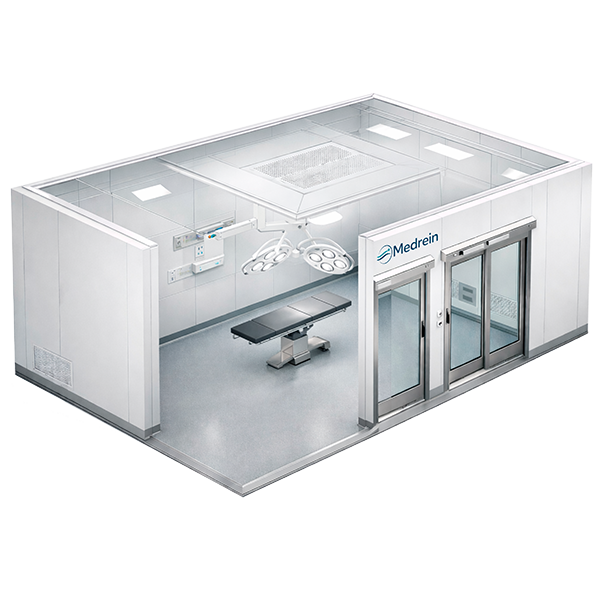

Модуль медицинский климатизированный
Климатизированный медицинский модуль — это готовое “чистое помещение” (или блок помещений), выполненное по модульному принципу:
герметичные ограждающие конструкции, потолочная система, инженерная подготовка и организация “чистых” зон.
Применяется для задач ЛПУ: операционные/родовые/реанимационные зоны, предоперационные, стерилизационные и др. — под проект.
Комплексное исполнение: модуль проектируется и поставляется как инженерно готовое решение — с набором
всех инженерных сетей и оборудования, необходимых для функционирования (вентиляция/климат, медицинские газы,
электроснабжение и щитовое оборудование, слаботочные системы, автоматика и диспетчеризация) — состав фиксируется ТЗ/проектом.
Важно: изделие относится к медицинским и выпускается производителем ООО «НПП “МИП-НАНО”»,
регистрационное удостоверение РУ № ФСР 2010/07313.
Назначение
Модуль медицинский климатизированный предназначен для формирования контролируемой “чистой” среды в составе ЛПУ. Модуль может монтироваться в реконструируемое/строящееся или существующее здание, что позволяет сократить объём “мокрых” строительных работ и стандартизировать качество итогового помещения.
-
Помещения ЛПУ (по проекту) операционные блоки, послеоперационные, реанимационные отделения, родовые отделения и др.
-
“Чистые” зоны: общая и местная общая — класс чистоты обеспечивается подачей очищенного воздуха; местная — выделенная зона повышенной чистоты (например, в операционной)
-
Нормативная база учёт требований по чистоте воздуха и организации “чистых” зон для ЛПУ (например, ГОСТ Р 52539-2006)
Конструкция и состав системы
В составе “модульной системы медицинской климатизированной” предусмотрены ограждающие конструкции, потолочная система и элементы инженерной инфраструктуры/подготовки. Конкретная конфигурация определяется исполнением (M I … M X) и проектом.
-
Стеновые ограждающие конструкции герметичные стеновые панели и доборные элементы (материалы: нерж./оцинк. сталь, HPL, стекло — по исполнению)
-
Потолочная система герметичная панель подвесного кассетного потолка, направляющие, элементы подвеса; интеграция воздухозаборных модулей/диффузоров — по проекту
-
Герметизация и чистота поверхностей решения по герметизации примыканий; гладкие материалы, рассчитанные на регулярную санитарную обработку (по выбранным материалам и регламентам)
Инженерные сети и оснащение (в составе модуля)
Модуль поставляется как инженерно завершённая система. Состав и мощности инженерии определяются назначением помещений ЛПУ, планировкой и ТЗ. Ниже — детальная структура того, что включается в проект/поставку для полноценного функционирования.
-
Медицинское газоснабжение (медгазы) трубопроводы и разводка по помещениям, газовые точки/розетки, зональные клапанные блоки, редуцирование и контроль, сигнализация/мониторинг (по требованиям учреждения).
Включая медицинские консоли (потолочные/настенные, консоли жизнеобеспечения) для подключения и размещения оборудования — по проекту. -
Вентиляция и климат (ОВиК) приточно-вытяжная вентиляция, фильтрация (по классу/назначению), распределение воздуха через потолочные модули/диффузоры, организация перепадов давления и направленности потоков, локальные “чистые” зоны (при необходимости). Возможны функции поддержания температуры/влажности и обеззараживания удаляемого воздуха — по ТЗ.
-
Электроснабжение и электрооснащение силовое и осветительное электроснабжение, аварийное освещение, розеточные группы и питание оборудования, система уравнивания потенциалов/заземление. Включая электрощитовое оборудование (вводно-распределительные/групповые щиты, щиты автоматики вентиляции и т.п.) — по проекту.
ТРО/IT-питание (для медицинских помещений по требованиям) — решение на базе медицинских разделительных трансформаторов и контроля изоляции, при необходимости — АВР/резервирование и ИБП. -
Слаботочные системы ЛВС/СКС, связь и вызов персонала (при необходимости), контроль доступа, видеонаблюдение, диспетчеризация, пожарная сигнализация/оповещение и интеграция с инженерными системами — по ТЗ и нормам объекта.
-
Автоматика, управление и контроль параметров шкафы/контроллеры управления (вентиляция, клапаны, исполнительные механизмы), датчики (давление, температура/влажность, ∆P фильтров), сигнализация аварий и режимов, интеграция в BMS/диспетчеризацию — по проекту.
Технические характеристики (типовая структура)
Ниже — “скелет” характеристик по составу медицинской климатизированной модульной системы (исполнения M I … M X). Финальные параметры и перечень инженерных систем фиксируются проектом/ТЗ.
| Параметр | Значение | Ед. | Примечание / опционально |
|---|---|---|---|
| Статус изделия | Медицинское изделие | — | производитель: ООО «НПП “МИП-НАНО”», РУ № ФСР 2010/07313 |
| Тип/серия | Модульные системы медицинские климатизированные | — | исполнения: M I … M X |
| Стеновые панели | герметичные стеновые панели + доборные панели | — | материалы: нерж./оцинк. сталь, HPL, стекло — по исполнению |
| Профили/доборные элементы | угловые/потолочные скругляющие элементы, направляющие, стойки | — | формирование “чистых” примыканий и геометрии |
| Потолок | подвесной кассетный герметичный | — | направляющие/подвес; материалы: нерж./оцинк. сталь, HPL — по проекту |
| Воздухозабор/распределение | воздухозаборные модули и диффузоры (по проекту) | — | встраивание в потолочную систему, подбор по воздушному режиму |
| Герметизация | силиконовые герметики / клеи-герметики | — | по технологическим требованиям, материалам и регламентам |
| Полы (при необходимости) | антистатические/токопроводящие, регулируемые по высоте | — | варианты покрытий — по проекту |
| Метод создания “чистой” зоны | общая и/или местная защита | — | местная защита часто применяется в ИТ/операционных |
| Компоновка помещений | по функциональным зонам | — | архитектурно-планировочное решение задаётся назначением модуля |
| Медицинские газы / консоли | разводка медгазов, газовые точки/розетки, зональные клапанные блоки; медицинские консоли | — | состав и количество точек/консолей — по ТЗ и плану помещений |
| Электрощитовое / ТРО / ИБП | вводно-распределительные и групповые щиты, щиты автоматики; ТРО (IT-питание) и/или ИБП | — | резервирование/АВР/ИБП и состав ТРО — по проекту и требованиям к безопасности |
| Слаботочные системы | СКС/ЛВС, связь, вызов персонала, контроль доступа, видеонаблюдение, пожарная сигнализация/оповещение | — | интеграция в инфраструктуру ЛПУ и требования объекта — по ТЗ |
| Автоматика и диспетчеризация | шкафы управления инженерией, датчики параметров, сигнализация режимов/аварий, интеграция BMS | — | контроль ∆P фильтров, давления, t/φ; сценарии и протоколы — по проекту |
Комплектация и опции (для КП)
Разделено на “стандарт” и “опции” — удобно для коммерческого предложения.
| Базово (по проекту) | Опционально (по запросу) |
|---|---|
| Стеновые герметичные панели и доборные элементы | Выбор материалов: нерж./HPL/стекло; специальные требования к химстойкости |
| Потолочная кассетная система (герметичная) | Интеграция светильников, сервисных люков, закладных под оборудование |
| Решения по герметизации примыканий | Усиленные примыкания/узлы, дополнительные контуры герметизации |
| Инженерные сети (ОВиК, электрика, медгазы, слаботочные, автоматика) | Расширенная автоматика/BMS, резервирование, ИБП/АВР, конфигурации по “чистым” зонам |
| Паспорт/инструкции/комплект документации | Монтаж/шеф-монтаж, пусконаладка, испытания/аттестация/валидация — по проекту |
Область применения
ЛПУ и специализированные зоны: операционные и стерилизационные, реанимационные, родовые, предоперационные и наркозные, а также свидетельствуемые “чистые” помещения под конкретные процессы учреждения.
Документация
Для этой карточки важно приложить подтверждающие документы по медицинскому изделию (РУ) и проектную/исполнительную документацию по модулю. Ниже — список-плейсхолдер.
