Медицинское газоснабжение

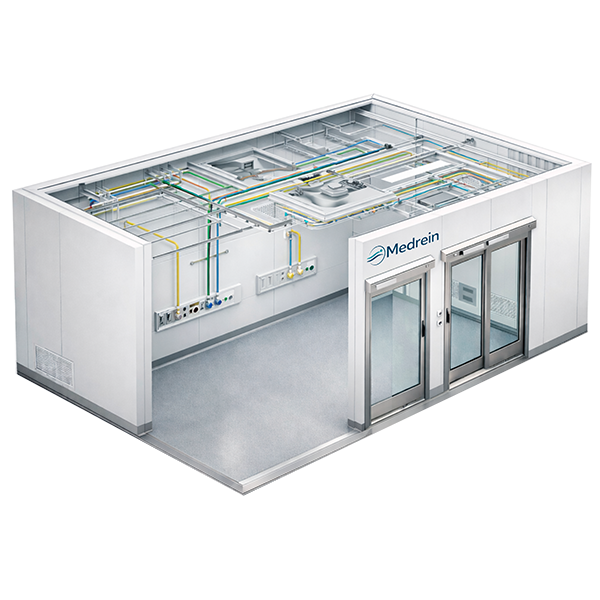

Медицинское газоснабжение — это комплекс инженерных систем для безопасной подачи медицинских газов и вакуума
к рабочим местам персонала и к оборудованию (операционные, реанимация, палаты, лаборатории, чистые помещения).
Система включает источники газов, трубопроводные сети, запорную арматуру, контроль/сигнализацию и точки потребления
(оконечные устройства, консоли, панели/посты).
MEDREIN выполняет поставку, монтаж и пусконаладку систем медгазов “под проект” — от станции/рампы до консолей и точек отбора.
Отдельно поставляем и монтируем медицинские консоли разных типов: настенные (палатные), встраиваемые (для чистых зон),
потолочные поворотные (одно-/двухплечевые), а также консоли типа «мост» для реанимации и операционных.
Что входит в систему медгазов
Состав формируется проектом и зависит от отделений/процессов. Типовой перечень медицинских газов и вакуума включает: кислород, закись азота, медицинский воздух (обычно 0,4 и 0,8 МПа), углекислый газ, вакуум, азот, аргон, а также систему удаления наркозных газов (по ТЗ).
-
Источник газов криоёмкость/газификатор, баллонные рампы, кислородный концентратор; компрессорные станции мед. воздуха; вакуумные станции — по проекту
-
Трубопроводная сеть магистрали и разводка (как правило, медные трубы для медгазов), крепления и маркировка, узлы проходов, герметизация — с учетом требований чистых зон
-
Арматура, зонирование, безопасность зональные клапанные блоки (AVSU/zone boxes), регуляторы, обратные клапаны, фильтрация и осушка (для воздуха), продувка/очистка по регламенту
-
Контроль и сигнализация датчики давления/вакуума, локальные и центральные панели тревог, контроль резервирования и режимов работы станций — по проекту
-
Точки потребления оконечные устройства (розетки/выводы газов), посты, настенные панели, а также медицинские консоли — под конкретные рабочие места
Что мы поставляем и монтируем
Мы закрываем медгаз “по узлам” — чтобы систему было удобно специфицировать в КП, а монтаж — планировать по этапам. Работы выполняются с учетом логики чистых помещений: минимум пылеобразования, аккуратные проходки, герметизация и маркировка.
-
Станции/источники кислород (рампы/газификация/концентраторы), мед. воздух (компрессоры + осушка/фильтрация), вакуумные станции, редуцирование и резервирование
-
Трубопроводы и разводка магистрали, стояки, разводка по помещениям, крепления, маркировка, проходки через ограждения, герметизация узлов
-
Зональные клапаны и сигнализация клапанные блоки по отделениям/зонам, контроль давления/вакуума, панели тревог (локальные/центральные), трассировка по проекту
-
Оконечные устройства газовые розетки/выводы, настенные панели/посты, комплектующие подключения оборудования, проверка корректности газовой кодировки
Медицинские консоли: виды и варианты комплектации
Медицинская консоль — это рабочая платформа, которая объединяет подвод медицинских газов, электропитания и, при необходимости, слаботочных линий (сеть, связь, мониторинг) с возможностью размещения оборудования, полок, креплений и держателей. Консоль подбирается под отделение (операционная/реанимация/палаты/процедурные) и под планировку (привязка к стене или к потолку).
По способу установки
-
Настенные (палатные)однорядные/двухрядные; для палат, процедурных, перевязочных; возможна интеграция электрики/слаботочки
-
Встраиваемыеаккуратное решение для чистых зон: минимум выступов, меньше зон накопления загрязнений, удобство санитарной обработки
-
Потолочные поворотныеодно-/двухплечевые, с лифтом; свободная компоновка в реанимации/операционных
-
Консоли типа «Мост»многоопорные/двухопорные системы для реанимации и операционных, когда рабочее место удалено от стен
По назначению и оснащению
-
Операционные/анестезиологическиебольшее число газов, электрика, держатели мониторов, полки, рельсы, интеграция отвода наркозных газов (по ТЗ)
-
Реанимационныеповоротные плечи/«мост», высокий ресурс, удобная эргономика подключения ИВЛ/аспирации/мониторинга
-
Палатные/процедурныекомпактные настенные решения: газовые клапаны/розетки, электрика, освещение, опции вызова персонала/связи
-
Опцииполки, кронштейны, рельсы, держатели инфузоматов, крепления мониторов, доп. розетки, слаботочные порты — по ТЗ
Технические характеристики (типовая структура)
Ниже — структура для КП/проектирования. Финальные параметры определяются составом газов, количеством точек потребления, мощностью источников и требованиями объекта.
| Параметр | Значение | Ед. | Примечание / опционально |
|---|---|---|---|
| Тип системы | Централизованная трубопроводная | — | для мед. газов и вакуума |
| Состав газов | O₂, мед. воздух, вакуум, N₂O и др. | — | перечень — по ТЗ/отделениям |
| Источник кислорода | рампа / криоёмкость+газификатор / концентратор | — | резервирование — по проекту |
| Медицинский воздух | компрессорная станция + осушка/фильтрация | — | давление/класс — по проекту |
| Вакуум | вакуумная станция (насосы + ресивер) | — | сигнализация аварий — опция |
| Трубопроводы | медные трубы (типовое решение) / спец. исполнение | — | маркировка и проходки — по проекту |
| Зонирование | клапанные блоки по зонам/отделениям | — | удобство отключения на ремонт |
| Сигнализация | панели тревог, датчики давления | — | локальная/центральная — по проекту |
| Точки потребления | розетки газов / панели / консоли | — | газовая кодировка и безопасность |
| Медицинские консоли | настенные / потолочные / «мост» / встраиваемые | — | назначение и комплектация — по ТЗ |
| ПНР и испытания | проверки герметичности, продувка/очистка, тесты | — | протоколы и ввод в эксплуатацию — по проекту |
Где применяем
Операционные • реанимация • палаты интенсивной терапии • процедурные/перевязочные • лаборатории • чистые помещения с мед. процессами • участки с ИВЛ/аспирацией/анестезиологией.
Документация
Замените на ваши реальные файлы (PDF/DWG): проект/планы трасс, аксонометрии, спецификации станций и арматуры, привязки точек потребления, паспорта и инструкции, протоколы испытаний и ПНР — по проекту.
