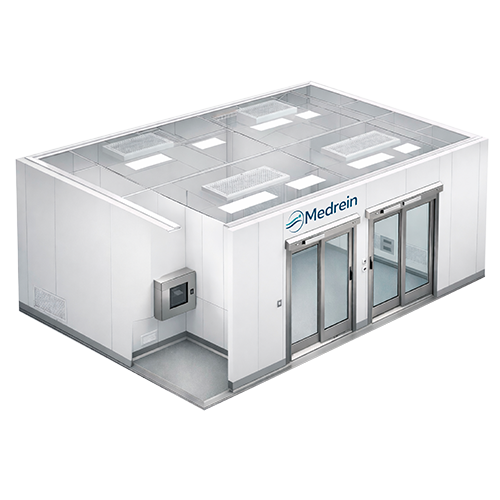

Модуль чистое помещение
Модуль “чистое помещение” — это готовое модульное решение для создания контролируемой чистой среды
без классического строительства “с нуля”. Конструкция включает герметичные ограждающие системы, потолок,
узлы примыканий и инженерную подготовку.
Модуль проектируется под конкретный процесс и класс чистоты (ISO/GMP) и может включать все инженерные сети,
необходимые для функционирования: вентиляцию/климат, электрику и щитовое оборудование, слаботочные системы,
автоматику и диспетчеризацию — состав фиксируется ТЗ и проектом.
Назначение
Модуль чистого помещения используется для быстрого создания контролируемой среды в существующем здании или в составе нового объекта. Решение особенно эффективно, когда важно минимизировать сроки работ, обеспечить стабильное качество ограждающих конструкций и заранее продумать размещение инженерных систем.
-
Промышленность и высокие технологии микроэлектроника, оптика, точная сборка, участки контроля качества, R&D
-
Фарма и биотех участки подготовки/упаковки/взвешивания, лабораторные зоны, помещения под GMP-процессы (по проекту)
-
Лаборатории аналитические и исследовательские лаборатории, подготовительные помещения, чистые боксы/зоны
Конструкция
Базовая архитектура: герметичные стеновые панели и доборные элементы, потолочная система, узлы примыканий, закладные под инженерное оборудование и сервисные элементы. Конфигурация адаптируется под планировку, зонирование, воздушный режим и требования по обслуживанию.
-
Ограждающие конструкции панели (металл/HPL/композиты), стеклянные секции, двери и проёмы — по проекту
-
Потолочная система кассетный/панельный потолок с возможностью встраивания фильтровентиляции, диффузоров, светильников и люков
-
Сервис и санитарная стойкость гладкие поверхности, удобство уборки, стойкость к обработке дезсредствами (по выбранным материалам)
Инженерные сети и оснащение (по проекту)
Модуль может поставляться как инженерно готовое решение — состав зависит от назначения помещений и требований процесса. Ниже приведена типовая структура инженерии, которую закладывают в проект.
-
Система вентиляции и климат приточно-вытяжная вентиляция, фильтрация по классу чистоты, распределение воздуха (потолочные модули/диффузоры), поддержание параметров t/φ — по ТЗ
-
Электроснабжение и щитовое оборудование силовое и осветительное питание, распределение по группам, щиты/шкафы управления инженерией, аварийные цепи — по проекту
-
Слаботочные системы СКС/ЛВС, связь, контроль доступа, видеонаблюдение, пожарная сигнализация/оповещение и интеграции — по ТЗ объекта
-
Автоматика и диспетчеризация датчики параметров (∆P фильтров, давление, t/φ), управление вентиляцией/клапанами/приводами, сигнализация режимов и интеграция в BMS — по проекту
Технические характеристики (типовая структура)
Ниже — “скелет” характеристик для КП/проектирования. Финальные значения определяются классом чистоты (ISO/GMP), воздушным режимом и ТЗ/КД.
| Параметр | Значение | Ед. | Примечание / опционально |
|---|---|---|---|
| Тип изделия | Модуль “чистое помещение” | — | комната/блок помещений под процесс |
| Класс чистоты | ISO 4–9 (типовые диапазоны) | — | по ТЗ/процессу; возможна привязка к GMP |
| Стеновые панели | герметичные панели + доборные элементы | — | материалы/покрытия — по проекту |
| Потолочная система | кассетная/панельная герметичная | — | встраивание ФВМ/диффузоров/света — по проекту |
| Герметизация | санитарные герметики/уплотнения | — | по материалам и регламентам |
| Воздушный режим | общая и/или локальная “чистая” зона | — | однонаправленный поток/перепады давления — по проекту |
| Вентиляция/климат | приточно-вытяжная система, фильтрация, распределение | — | поддержание t/φ — опционально |
| Электроснабжение/щитовое | силовые и осветительные цепи, щиты/шкафы управления | — | резервирование/ИБП — по ТЗ |
| Слаботочные системы | СКС/ЛВС, связь, контроль доступа, пожарная сигнализация | — | перечень — по ТЗ объекта |
| Автоматика | управление инженерией, датчики параметров, диспетчеризация | — | ∆P фильтров, давление, t/φ, аварии — по проекту |
| Габариты | индивидуально | мм | под планировку и процесс |
| Условия эксплуатации | внутрипомещенческое исполнение | — | температурно-влажностный режим — по проекту |
Комплектация и опции (для КП)
| Базово (по проекту) | Опционально (по запросу) |
|---|---|
| Стеновые герметичные панели и доборные элементы | Выбор материалов: нерж./HPL/стекло; химстойкие покрытия |
| Потолочная система с интеграцией инженерии | ФВМ/HEPA-диффузоры, светильники, сервисные люки, закладные под оборудование |
| Двери/проёмы и аксессуары | СКУД, дополнительные окна/порталы, передаточные решения — по ТЗ |
| Инженерные сети (ОВиК, электрика, слаботочные, автоматика) | Резервирование, ИБП/АВР, расширенная диспетчеризация, режимы по процессу |
| Паспорт/инструкции/комплект документации | Монтаж/шеф-монтаж, пусконаладка, испытания/аттестация/валидация — по проекту |
Область применения
Фармацевтика • биотехнологии • лаборатории • микроэлектроника • оптика • R&D • участки сборки/упаковки • контроль качества.
