Ламинарные ячейки

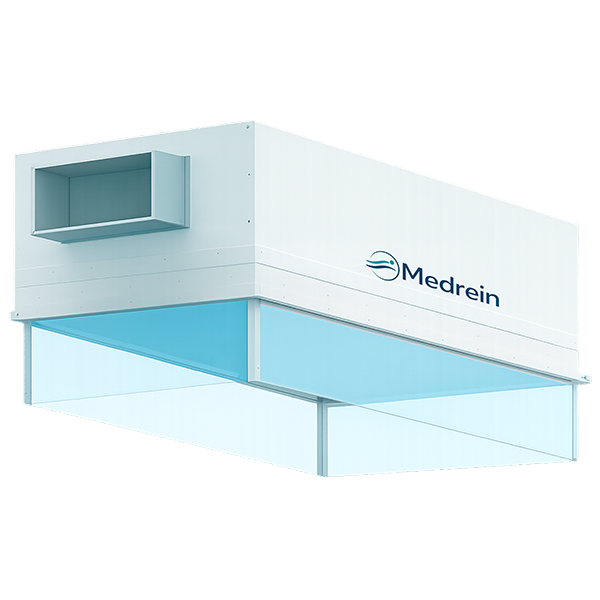

Ламинарные ячейки — потолочные модули подачи очищенного воздуха, формирующие однонаправленный (ламинарный) поток над локальной рабочей зоной. Конструктивно это компактный узел пленум → фильтрация (как правило HEPA H14) → финишный диффузор, обеспечивающий равномерность скорости и минимизацию турбулентности. В зависимости от задачи могут дополняться встроенными ступенями очистки/обеззараживания, контролем ΔP и сервисным доступом (по серии/ТЗ).
Назначение
Ламинарные ячейки применяются там, где нужно организовать локальную асептическую зону без строительства полноценного “ламинарного потолка” большой площади: над столом/постом, зоной манипуляций, упаковкой, подготовкой инструмента, в лабораториях и медицинских помещениях. Ячейка подаёт очищенный воздух сверху, вытесняя загрязнения из критического объёма.
-
Однонаправленный поток равномерный “слоистый” воздух без интенсивного перемешивания — снижение турбулентности в рабочей зоне
-
Глубокая фильтрация часто используется HEPA H14 (как ориентир для зон уровня ISO 5); ступени и состав — по серии/проекту
-
Обеззараживание / инактивация (по линейкам) в некоторых решениях заявляются высокие показатели обеззараживания и инактивации микроорганизмов (по данным производителей)
Конструкция и интеграция
Типовая ламинарная ячейка — это потолочный модуль с подключением к приточному каналу/воздуховоду и финишной панелью, формирующей равномерный выход. Для инженерной эксплуатации критичны: герметичность посадки фильтра, отсутствие подсоса “в обход”, удобный сервисный доступ и возможности контроля (ΔP, тест-порт — по опциям). Компоновка и типоразмеры подбираются под площадь “поля” и требуемый расход.
-
Материалы сталь с покрытием / нержавеющая сталь; поверхности — для санитарной обработки
-
Нормативная привязка (по решениям) встречаются исполнения под классы A/Б и помещения группы 3 (по заявлениям производителей/проекту)
Область применения
Операционные и асептические зоны • перевязочные • лаборатории • микробиология • подготовка инструмента • фармацевтические процессы • R&D • любые участки, где требуется локальный однонаправленный поток с HEPA-очисткой.
Технические характеристики
Параметры зависят от серии и требуемого класса чистоты. Ниже — расширенный перечень характеристик (для ТЗ/КП). Примерные значения приведены по открытым данным производителей; финальные — по проекту.
| Параметр | Значение | Ед. | Примечание / опционально |
|---|---|---|---|
| Тип изделия | Ламинарная ячейка (потолочный модуль) | — | локальная подача очищенного воздуха |
| Формирование потока | однонаправленный (ламинарный) | — | вертикальный поток над зоной |
| Фильтрация | G4 + HEPA H14 | — | пример по линейкам; HEPA H14: 99,995% (по данным производителей) |
| Эффективность обеззараживания | до 99,999 – 99,9999 | % | встречается у разных производителей/серий |
| Инактивация микроорганизмов | не менее 99,99 | % | для отдельных технологий/решений (по заявлениям производителей) |
| Расход воздуха | ориентир: 540 | м³/ч | пример для типоразмера 1200×600; подбор по проекту |
| Перепад давления | ориентир: 165 | Па | пример по линейкам; зависит от фильтра/ступеней |
| Габариты (пример) | 1200 × 600 × 400 | мм | типовой формат; доступны другие типоразмеры |
| Масса (пример) | 61 | кг | зависит от комплектации |
| Материал корпуса | сталь с покрытием / нерж. сталь | — | исполнение для санобработки — нерж. опция |
| Финишный диффузор | перфорированная панель / распределитель | — | формирование равномерного выхода |
| Сервисный доступ | предусмотрен | — | для обслуживания/замены фильтров |
| Контроль ΔP | опция | — | штуцера/подключение к мониторингу |
| Тест-порт (целостность) | опция | — | для испытаний фильтра (по требованиям объекта) |
| Гарантия (пример) | 1 | год | по условиям производителя/договора |
Опции и аксессуары
- Расширение линейки типоразмеровкомпоновка под площадь “поля” и требуемый расход
- Дополнительные ступени очисткиэлектростатика / сорбция / каталитические блоки — в зависимости от серии
- Очистка от газов и запаховсорбционные модули — по ТЗ (при необходимости по ПДК)
- ΔP и мониторингштуцера, дифманометр, интеграция в BMS/SCADA — по проекту
- Тест-портыдля контроля целостности фильтра и протоколирования испытаний
- Нержавеющее исполнениедля агрессивных сред и интенсивной санитарной обработки
Опции
Разделено на “стандарт” и “опции” — удобно для КП и спецификаций.
| Стандартная комплектация | Опционально (по запросу) |
|---|---|
| Корпус/пленум ячейки с присоединением к притоку | Индивидуальные типоразмеры и компоновки |
| HEPA-фильтрация (класс по проекту) | H14 / H13 (по ТЗ, протоколы испытаний) |
| Финишная панель/диффузор | Доп. ступени: электростатика / сорбция / каталитические блоки (по серии) |
| Монтажные узлы и уплотнения | Очистка от газов/запахов до ПДК (по ТЗ) |
| Сервисный доступ | ΔP штуцера / мониторинг ресурса |
| Паспорт и инструкция | Тест-порт, протоколы проверок (по требованиям объекта) |
| Окраска/покрытие по проекту | Нержавеющее исполнение / спец. покрытия |
| Шеф-монтаж / монтаж под ключ | Пусконаладка, балансировка, протоколы замеров (по проекту) |
Документация
Замените на ваши реальные файлы (PDF/DWG): габаритные чертежи и узлы, аэродинамика, требования к монтажу, регламент обслуживания, контроль ΔP, протоколы испытаний и проверки фильтров (по требованиям объекта).
