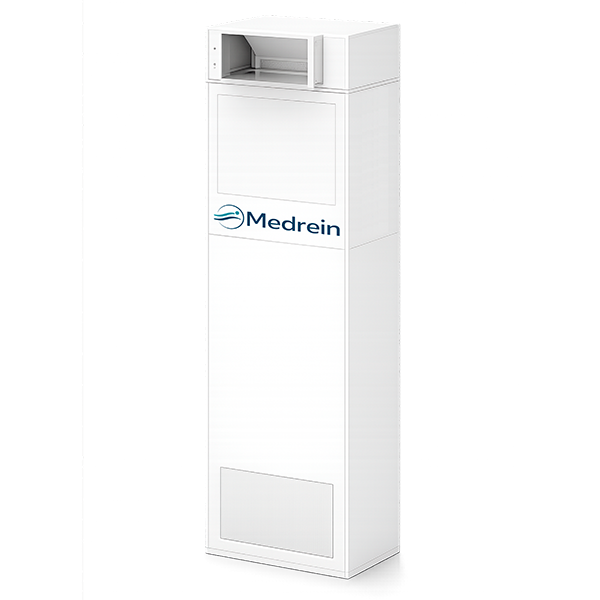

Рециркуляционные колонны
Рециркуляционные колонны — модульные установки, которые забирают часть воздуха из помещения и возвращают его в ламинарную систему (в статическую камеру смешения/пленум), помогая снизить долю уличного притока и тем самым уменьшить нагрузку и энергозатраты на нагрев/охлаждение приточного воздуха. В ряде схем колонна может обеспечивать работу ламинарной зоны без подключения к центральной вентиляции: воздух забирается из помещения, очищается/обеззараживается и снова подаётся в ламинарный потолок/ячейку (по серии/проекту).
Назначение
Рециркуляционная колонна добавляет к приточной вентиляции управляемый объём очищенного воздуха из помещения, который возвращается в ламинарную систему. Это даёт два ключевых эффекта: (1) снижение энергозатрат на подготовку наружного воздуха; (2) возможность поддерживать заданную скорость/расход в ламинарном поле при недостаточной производительности приточки (или при реконструкции/поэтапном вводе объекта).
-
Рециркуляция в статическую камеру смешения забор из помещения и возврат в ламинарный поток (в зависимости от схемы и производителя)
-
Автоматическая регулировка скорость вентилятора может подстраиваться под приток, чтобы сохранить нормативную скорость в ламинарном поле (по серии)
-
Очищение и обеззараживание компоновка фильтрации/инактивации под объект: HEPA (тип. H14), электростатика, УФ и др. — по ТЗ
Конструкция и интеграция
Колонна выполняется как вертикальный модуль (напольный/стенной — по линейке): вентиляторный блок, ступени очистки/обеззараживания, шумоизоляция (по серии), а также узлы подключения к ламинарной ячейке/потолку и (при необходимости) к приточной вентиляции. Важные для эксплуатации элементы: сервисные люки, контроль перепада давления (ΔP) на фильтрах и точки доступа для контрольных испытаний (если предусмотрено).
-
Режимы работы 1) совместно с приточкой; 2) автономно (весь объём — из помещения) — по схеме/проекту
-
Размещение вертикально на полу или на стене — зависит от модели/линейки
Область применения
Операционные и асептические зоны • перевязочные • лаборатории • фарм-участки • R&D • участки, где требуется ламинарный поток, а также объекты с высокой стоимостью подготовки наружного воздуха или с ограничениями по производительности приточки.
Технические характеристики
Ниже — расширенный перечень характеристик для ТЗ/КП. Конкретные значения зависят от связки “ламинарный потолок/ячейка + схема вентиляции + требуемый класс чистоты”.
| Параметр | Значение | Ед. | Примечание / опционально |
|---|---|---|---|
| Тип изделия | Рециркуляционная колонна | — | для ламинарных систем (потолок/ячейка) |
| Функция | забор воздуха из помещения и возврат в ламинар | — | в камеру смешения/пленум — по схеме |
| Режимы | с подключением к приточке / без приточки | — | автономная работа — по проекту |
| Регулирование | автоматическое/ручное | — | поддержание требуемого расхода/скорости в ламинарном поле — по серии |
| Нормативная скорость в ламинарном поле | ориентир: 0,24 | м/с | как типовое значение для ламинарных решений (по источникам производителей) |
| Уровень шума | не более 50 | дБА | ориентир по линейкам (зависит от режима/расхода) |
| Производительность (расход) | по проекту | м³/ч | подбор под площадь ламинарного поля и долю рециркуляции |
| Доля рециркуляции | по проекту | % | определяется энергорасчётом и санитарными требованиями |
| Ступени фильтрации | G4/F7 + HEPA (тип.) | — | HEPA H14 часто применяется для асептики; состав — по ТЗ |
| Обеззараживание | по серии/ТЗ | — | электростатика / УФ / иные методы — по линейкам производителей |
| Контроль ΔP | опция | — | штуцера/датчики перепада на фильтрах |
| Сервисный доступ | предусмотрен | — | обслуживание вентблока, фильтров, элементов обеззараживания |
| Размещение | вертикально (пол/стена) | — | зависит от модели |
| Материал корпуса | сталь с покрытием / нерж. сталь | — | для интенсивной санобработки — нерж. исполнение |
| Питание / автоматика | по проекту | — | щит управления, интеграция в BMS/SCADA — опции |
Опции и аксессуары
- Исполнение под конкретный ламинарстыковка с ламинарной ячейкой/потолком, узлы смешения и присоединения
- Автономная схемаработа без приточки: полный объём забирается из помещения и возвращается в ламинар
- Доп. ступени очисткипредфильтры, тонкая очистка, сорбция (запахи/газы) — по ПДК и ТЗ
- Система контроляΔP, режимы, аварии, ресурс фильтра; интеграция в диспетчеризацию — по проекту
- Шумоизоляция / виброразвязкакомплект шумо- и виброопций под требования объекта
- Нержавеющее исполнениедля агрессивных сред и интенсивной санитарной обработки
Опции
| Стандартная комплектация | Опционально (по запросу) |
|---|---|
| Корпус колонны, вентиляторный блок | Вариант “с приточкой / без приточки” |
| Базовая фильтрация (ступени по серии) | HEPA H14/H13 (по ТЗ, протоколы испытаний) |
| Подключение к ламинарной системе (узлы) | Автоматическое поддержание режима/скорости |
| Сервисный доступ | ΔP контроль, датчики, индикация, интеграция в BMS |
| Паспорт и инструкция | Методы обеззараживания (электростатика/УФ и др.) — по серии |
| Окраска/покрытие по проекту | Нержавеющее исполнение / спец. покрытия |
| Шеф-монтаж / монтаж под ключ | ПНР, балансировка, протоколы замеров (по проекту) |
