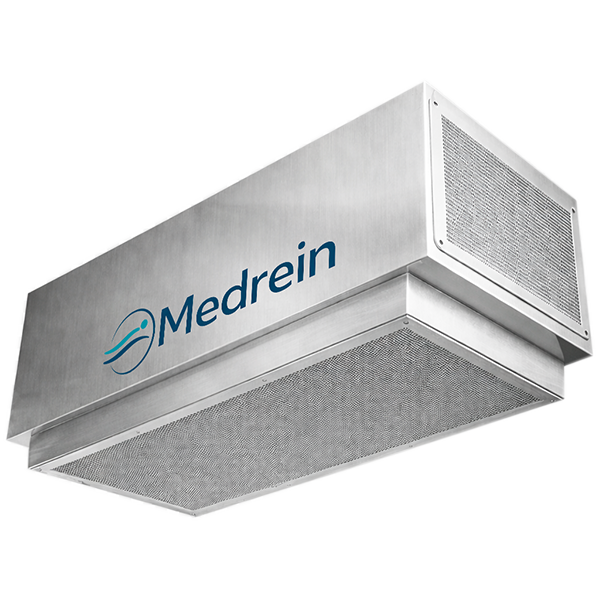

Фильтро-вентиляционные модули (ФВМ)
Фильтро-вентиляционный модуль — автономная установка, которая обеспечивает принудительную рециркуляцию и/или подачу воздуха через высокоэффективный HEPA-фильтр с формированием однонаправленного (ламинарного) потока на выходе. Применяется для оснащения рабочих мест и зон в помещениях с высокими требованиями к чистоте воздуха (фармацевтика, медицина, микробиология, лаборатории, радиоэлектроника и др.) и может устанавливаться в стандартные ячейки потолка 1200×1200 или в состав локальных чистых зон/шлюзов/рабочих камер.
Назначение
ФВМ применяются как “строительный блок” чистого воздуха: для формирования чистых участков над рабочими столами и линиями, для потолочных полей (в т.ч. в составе локальных зон и мини-чистых помещений), а также для усиления чистоты/кратности без полной реконструкции системы вентиляции.
-
Чистый ламинарный поток после HEPA-фильтра формируется однонаправленный поток (типовая скорость порядка 0,45 м/с)
-
Сервис без “разгерметизации” потолка замена HEPA-фильтра выполняется со стороны чистого помещения — удобно в эксплуатации
-
Контроль целостности фильтра штуцер DOP/ДОР-теста для подачи аэрозоля при проверке посадки и целостности HEPA-фильтра
Конструкция и принцип работы
Типовой ФВМ включает металлический корпус, легкосъёмный префильтр G4, вентилятор (часто центробежный) с регулировкой, камеру статического давления и HEPA-фильтр H13/H14. В ряде исполнений предусмотрены шумоглушение, датчик перепада давления (индикация засорённости) и развитая автоматика.
-
Потолочная установка модули ставятся в стандартные ячейки (например, 1,2×1,2 м) либо в модульные конструкции/локальные зоны
-
Регулировка и стабильность плавная/ступенчатая регулировка; в продвинутых решениях — поддержание скорости независимо от засорённости
Область применения
Фармацевтика • медицина • микробиология • вирусология • лаборатории • производство стерильных изделий • микроэлектроника • приборостроение.
Технические характеристики
Ниже — расширенный перечень параметров для ТЗ/КП. Точные значения зависят от типоразмера и серии (кол-во фильтров, расход, мощность, габариты).
| Параметр | Значение | Ед. | Примечание / опционально |
|---|---|---|---|
| Тип изделия | Фильтро-вентиляционный модуль (ФВМ) | — | установка очистки/обеззараживания и формирования потока |
| Установка | потолочная / встраиваемая | — | в т.ч. в составе локальных зон/шлюзов/камер |
| Префильтрация | G4 (легкосъёмный) | — | защита HEPA и вентилятора, сервисный доступ |
| Тонкая очистка | HEPA H13 / H14 | — | в зависимости от серии; H14 — высокие требования |
| Эффективность H14 (пример) | 99,995 | % | по частицам ≥0,3 мкм (для серии с H14) |
| Диапазон ∆P на фильтре (пример) | 120 / 500 | Па | начальный/конечный перепад (пример для H14-серии) |
| Скорость потока (типовая) | 0,45 | м/с | как распространённая настройка для ламинарных решений |
| Производительность (пример) | 1166 / 2230 / 2330 | м³/ч | зависит от типоразмера и количества фильтров |
| Кол-во HEPA-фильтров | 1 / 2 | шт | одинарные/двойные типоразмеры |
| Габариты модуля (примеры) | 1170×570×447; 1170×1170×447; 1170×1170×450 | мм | типовые размеры модулей; под проект возможны вариации |
| Пример типоразмера “1200×600” | 1200×600×400 | мм | встречается на рынке как популярный формат |
| Вентилятор | центробежный | — | плавная регулировка частоты вращения (часто) |
| Потребляемая мощность (примеры) | 338 / 405 / 715 | Вт | зависит от типоразмера/режима |
| Питание | 230 | В | однофазное, 50 Гц (по серии) |
| Степень защиты (по серии) | IP54 | — | для исполнений с соответствующей защитой корпуса |
| Уровень звука (пример) | ≤ 60 | дБА | на расстоянии 1 м (по серии) |
| ДОР/DOP-тест | штуцер для аэрозоля | — | контроль плотности посадки/целостности HEPA-фильтра |
| Сервис HEPA | со стороны чистого помещения | — | без нарушения герметизации потолка (по конструкции) |
| Условия эксплуатации (пример) | +10…+35; до 80% RH | °C / % | для климатизированных помещений (пример требований серии) |
Опции и аксессуары
- Автоматика и управлениеплавная/ступенчатая регулировка, индикация засорённости, аварийные сигналы, “дежурный режим” (по комплектации)
- Материалы корпусасталь с порошковым покрытием; нержавеющая сталь (по ТЗ и условиям эксплуатации)
- Шумоглушениевнутренние маты/вставки шумоглушения для снижения акустики в рабочей зоне
- УФ-обеззараживаниемодули с УФ-облучателем (по требованиям объекта и регламентам эксплуатации)
- Интеграция в локальные зоныограждения, светильники, сборные каркасы, шлюзы и рабочие камеры на базе ФВМ
Опции
Разделено на “стандарт” и “опции” — удобно для КП и спецификаций.
| Стандартная комплектация | Опционально (по запросу) |
|---|---|
| Корпус модуля (по серии) | Нержавеющая сталь / спец. материалы по ТЗ |
| Префильтр G4 | Удобная сервисная схема, доп. кассеты/доступы |
| HEPA H13/H14 | Гелевое уплотнение / иные варианты уплотнения по серии |
| Вентилятор с регулировкой | Расширенная автоматика, поддержание скорости по датчику |
| Штуцер ДОР/DOP-теста | Расширенный комплект для валидации/проверок |
| Монтаж/крепёжный комплект (по проекту) | Закладные, виброразвязка, нестандартные узлы |
| Паспорт и инструкция | Шеф-монтаж / монтаж “под ключ” / ПНР / протоколы измерений |
Документация
Замените на ваши реальные файлы (PDF/DWG): габариты/вес, узлы установки, электросхемы, регламент обслуживания, протоколы DOP-теста и замеров скорости.
