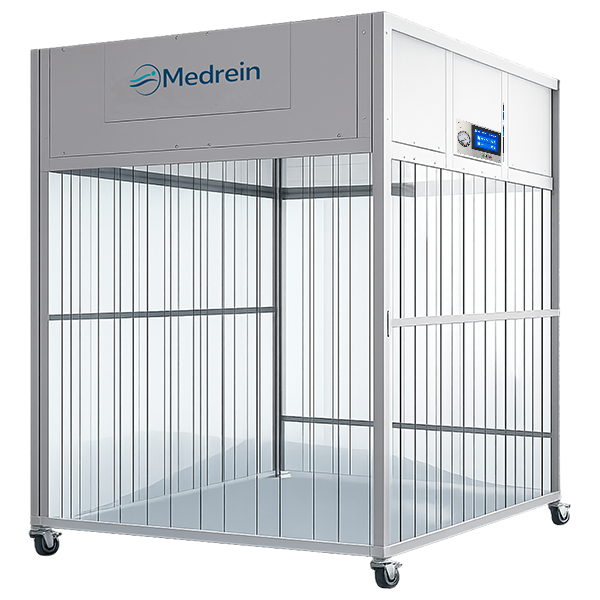

Отдельностоящие локальные зоны
Отдельностоящая локальная зона (ЛЧЗ/ламинарная зона) — это самостоятельная конструкция, которая формирует локальное пространство повышенной чистоты (как «рабочий остров» или «мини-комната») без строительства полноценного чистого помещения. Исполнение может быть стационарным (на регулируемых опорах), мобильным (на колёсах) или модульным (перенастройка/переустановка под новое оборудование и процессы). В верхней части размещаются фильтровентиляционные модули с HEPA-фильтрацией; зона может выгораживаться ПВХ-ламелями, стеклом или панелями. Управление обеспечивает регулировку скорости потока, контроль состояния фильтров, освещение, а при необходимости — датчики параметров среды.
Назначение
Отдельностоящие локальные зоны применяются для создания участка повышенной чистоты в существующем помещении (как внутри чистого помещения — для получения более высокого класса на рабочем месте, так и в «обычном» помещении — когда нужно локально обеспечить чистую среду). Зона рассчитана на однонаправленный нисходящий поток очищенного воздуха через HEPA-фильтр и вытеснение загрязнений из рабочей области.
-
Разнообразие форматов «остров» над рабочим столом, зона над оборудованием/линией, полностью выгороженная «мини-комната» с дверью/проёмами
-
Мобильность или стационар на регулируемых опорах или на колёсах для перемещения внутри помещения; возможен демонтаж/перенос
-
Контроль и управление регулировка скорости потока, индикация/контроль засорения фильтров, интегрированное освещение
Конструкция и варианты ограждений
Базовая архитектура: силовой каркас + фильтровентиляционный блок (или группа модулей) + ограждения рабочей зоны. Для «мягких» решений применяются антистатические ПВХ-ламели/плёнка; для «жёстких» — стеклянные секции, композитные/сэндвич-панели. По задаче добавляются датчики, поддержание постоянного расхода воздуха, и дополнительные элементы для удобства эксплуатации.
-
Ограждения ПВХ-ламели/плёнка; закалённое стекло в рамах; композитные/металлические панели — под ТЗ
-
Фильтрация и распределение ступени: предфильтр (типично G4) + HEPA-фильтр; камера статического давления и выравнивание потока
-
Эксплуатация и санитарная стойкость гладкие поверхности; устойчивость материалов к регулярной обработке дезсредствами; опции УФ-обработки (по ТЗ)
Область применения
Фармацевтика • биотехнологии • лаборатории • микроэлектроника • оптика • R&D • участки отбора проб/взвешивания • локальные операции/сборка/упаковка.
Технические характеристики
Параметры собраны по приоритетным источникам и типовым решениям рынка. Финальные значения фиксируются вашим ТЗ/КД и классом чистоты (ISO/GMP) под процесс.
| Параметр | Значение | Ед. | Примечание / опционально |
|---|---|---|---|
| Тип изделия | Отдельностоящая локальная зона (ЛЧЗ / ламинарная зона) | — | локальное пространство повышенной чистоты |
| Класс чистоты рабочей зоны | ISO 5 (типично) / ISO 6–9 | — | под процесс; возможна привязка к GMP-классам |
| Формат исполнения | стационарная / мобильная / модульная | — | на опорах или колёсах; перенастройка/переустановка |
| Ограждение рабочей зоны | ПВХ-ламели/плёнка, стекло, панели | — | «мягкое» или «жёсткое» исполнение |
| Принцип воздушного режима | вертикальный однонаправленный (нисходящий) поток | — | вытеснение загрязнений потоком очищенного воздуха |
| Средняя скорость воздушного потока | 0,30–0,45 (регулируется) | м/с | плавная/ступенчатая регулировка (по серии) |
| Фильтрация (ступени) | предфильтр + HEPA | — | предфильтр G4 (типично); HEPA H13/H14 (по ТЗ) |
| Эффективность очистки | до 0,99999 для частиц ≥0,3 | — | типовые значения для решений ISO 5 |
| Контроль фильтров | индикация/контроль засорения | — | манометр/датчик ∆P; сервисная замена фильтров |
| Освещение | интегрированное LED | — | освещённость ≥ 300 люкс (типовой уровень) |
| УФ-обработка | опция | — | обеззараживание (по ТЗ/серии) |
| Система управления | микропроцессорная / электронная | — | пульт/панель; индикация ошибок/состояний |
| Питание | 220 В / 50 Гц | — | возможны варианты по проекту |
| Потребляемая мощность | 500–1600 | Вт | зависит от размеров и количества ФВМ |
| Уровень шума | ≤ 58–60 | дБ(A) | в зависимости от компоновки и модулей |
| Материал каркаса/стоек | нерж. сталь 304 / окрашенная сталь | — | под требования санитарии/стойкости |
| Опоры | регулируемые / колёса | — | колёса — для мобильной версии (опция) |
| Габариты (пример типовых модулей) | 1500×2000×2500 … 5000×5000×2500 | мм | набор типоразмеров; индивидуально — «любые» по ТЗ |
| Условия эксплуатации (типовые) | +10…+35; влажность до 80% при +25 | °C / % | для помещений с регулируемым микроклиматом |
| Сервис и испытания | ДОП-тест/контроль, аттестация | — | подтверждение работоспособности протоколами (по проекту) |
Опции и аксессуары
- Исполнение «мини-комната»жёсткие панели/стекло, проёмы, шторы/ламели, двери/входные решения — под ТЗ
- Колёса/тормозные роликидля мобильной версии; фиксация на месте и безопасное перемещение
- Датчики и автоматикаскорость потока, ∆P фильтра, температура/влажность, режимы и сценарии — по ТЗ
- УФ-облучение / бактерицидные режимыдля обслуживания/межоперационной обработки — по требованиям и нормам
- Климат-опцииподдержание температуры/влажности (если требуется процессом) — по проекту
Опции
Разделено на “стандарт” и “опции” — удобно для КП и спецификаций.
| Стандартная комплектация | Опционально (по запросу) |
|---|---|
| Каркас/рама отдельностоящей зоны | Колёса (мобильная версия) / усиленные опоры |
| Фильтровентиляционные модули (под компоновку) | Расширение зоны: добавление модулей, увеличение площади |
| Предочистка + HEPA-фильтрация | Класс фильтра H13/H14; дополнительные ступени/решения под процесс |
| Регулировка скорости потока | Поддержание постоянного расхода воздуха; расширенная автоматика |
| Интегрированное освещение | Повышенная освещённость; спец-светильники под задачу |
| Ограждение (базовое по проекту) | Жёсткие стены/стекло/панели; формат «мини-комната», двери/проёмы |
| Паспорт и инструкция | Шеф-монтаж/монтаж, аттестация/валидация, обучение персонала |
Документация
Замените на ваши реальные файлы (PDF/DWG): компоновка модулей, электрическая схема, спецификация фильтров/ограждений, методика испытаний и протоколы (по проекту).
