Подвесные локальные зоны

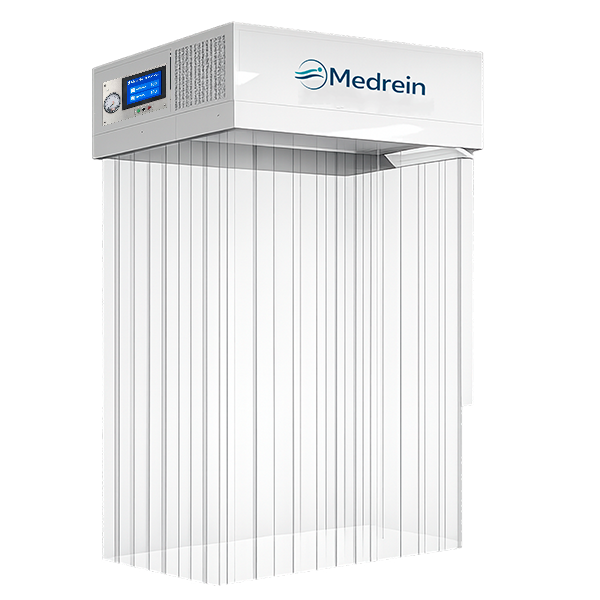

Подвесная локальная зона — это локализованное рабочее пространство (над столом/линией/узлом операции), где параметры воздушной среды поддерживаются в заданных пределах за счёт вертикального однонаправленного (ламинарного) потока очищенного воздуха. Решение позволяет получить ISO 5 (и при необходимости ISO 6–9) локально, не перестраивая всё помещение. Конструкция подвешивается к несущим элементам потолка/перекрытия и ограждается ПВХ-ламелями / ПВХ-плёнкой или жёсткими прозрачными панелями (по ТЗ).
Назначение
Подвесные локальные зоны применяются там, где нужно обеспечить высокую чистоту воздуха локально: отбор проб, подготовка/упаковка, сборочные операции, контроль качества, асептические операции (по классу и валидации), работы в медицине и лабораториях, на фарм-производстве, в микроэлектронике и приборостроении.
-
Локальная “чистота” без реконструкции помещения получаем заданный класс в рабочей зоне при меньших затратах, чем “комната целиком”
-
Вертикальный однонаправленный поток воздух подаётся сверху вниз через HEPA-фильтрацию, минимизируя занос аэрозолей
-
Подвесное исполнение свободный пол под рабочей зоной: удобно для тележек, тары, оборудования и логистики
Конструкция и принцип работы
Типовая подвесная зона состоит из фильтровентиляционного модуля (или группы модулей) сверху, потолочного силового каркаса и ограждений, которые формируют границы чистого объёма. Управление поддерживает скорость потока и сигнализирует о состоянии фильтров/узлов (по комплектации).
-
Ограждения ПВХ-ленты/ПВХ-плёнка (мягкое ограждение) или прозрачные жёсткие панели (органическое стекло/антистатические материалы) — по ТЗ
-
Автоматика и диагностика управление скоростью, индикация засорённости фильтра, аварий, режим “дежурный” (по серии/комплектации)
Область применения
Фармацевтика • медицина • лаборатории • микробиология • микроэлектроника • приборостроение • оптика • R&D зоны • участки упаковки/комплектации.
Технические характеристики
Ниже — расширенный “паспортный” список для КП/ТЗ. Финальные значения фиксируются под проект: габариты, число модулей, ограждение, требуемый класс, режимы управления.
| Параметр | Значение | Ед. | Примечание / опционально |
|---|---|---|---|
| Тип изделия | Подвесная локальная чистая зона | — | локализованное рабочее пространство |
| Класс чистоты в рабочем объёме | ISO 5 | — | возможны другие классы: ISO 6–9 (по ТЗ) |
| Принцип обеспечения чистоты | вертикальный однонаправленный поток (ламинарный) | — | подача сверху вниз через HEPA-фильтрацию |
| Диапазон скоростей ламинарного потока | 0,36–0,54 | м/с | типовой норматив для зоны класса A в GMP; в проектах задаётся по ТЗ/валидации |
| Типовая средняя скорость | 0,45 | м/с | часто используется как целевая при настройке (по сериям/проектам) |
| Состав верхнего модуля (пример) | корпус + префильтр G4 + камера статического давления + вентилятор + HEPA | — | датчик перепада давления, шумоглушение, УФ-облучатель (по комплектации) |
| Префильтрация | G4 (легкосъёмный) | — | расположение: боковой/верхний забор воздуха (по серии) |
| Тонкая очистка | HEPA (высокоэффективный фильтр) | — | группа HEPA — по выбранной серии/ТЗ |
| Потолочный силовой каркас | подвесная система | — | крепление к несущим конструкциям; расчёт нагрузок по проекту |
| Ограждение рабочей зоны | ПВХ-плёнка / ПВХ-ленты (ламели) | — | возможны жёсткие прозрачные панели (оргстекло/антистат.) |
| Система управления | цифровая / аналоговая | — | индикация засорённости фильтра, УФ, неисправности вентилятора (по серии) |
| Регулировка расхода/скорости | ступенчатая или плавная | — | поддержание заданной скорости при изменении засорённости (по серии) |
| Освещение | LED | — | тип/мощность по проекту; в ряде решений — встроенные светильники |
| Уровень шума (пример) | ≤ 60 | дБА | типовое значение для ряда модулей; зависит от режима |
| Режимы вентилятора (пример) | дежурный / рабочий | — | расходы зависят от типоразмера модуля |
| Длина модулей (пример) | 1200 / 1500 / 1800 | мм | вариации по серии; число модулей — по площади зоны |
| Размеры зон (примеры типоразмеров) | 1230×630; 1230×1230; 1900×1230; 1600×1230 | мм | как примеры исполнений; локальные зоны выполняются по размерам заказчика |
| Типовая комплектация | ФВМ + ограждения + каркас + управление + освещение | — | конфигурация зависит от ТЗ и класса чистоты |
| Требования к материалам (общие) | гладкие, непылящие, химстойкие | — | устойчивость к дезсредствам; минимум “пылесборников” |
Опции и аксессуары
- Ограждение “мягкое/жёсткое”ПВХ-ленты/плёнка или прозрачные панели; варианты антистатических материалов
- УФ-обеззараживаниеобеззараживание зоны/фильтра (по выбранной серии и требованиям объекта)
- Датчики и индикацияперепад давления/засорённость, аварийная сигнализация, сервисные уведомления
- Коммуникации и подвесыиндивидуальная схема подвеса, закладные, виброразвязка, трассы питания/управления
- Согласование с инженерией объектаинтеграция с вентиляцией/балансировкой, сценарии запуска, ПНР, протоколы валидации
Опции
Разделено на “стандарт” и “опции” — удобно для КП и спецификаций.
| Стандартная комплектация | Опционально (по запросу) |
|---|---|
| Подвесной силовой каркас (по проекту) | Виброразвязка подвесов / усиленные закладные |
| Фильтровентиляционные модули (по расчёту) | Повышенная производительность / дополнительные модули |
| Префильтр грубой очистки (G4) | Удобная сервисная схема (кассеты/доступы) под объект |
| HEPA-фильтрация (в составе ФВМ) | Класс HEPA по ТЗ / повышенная степень контроля |
| Ограждение (ПВХ-плёнка/ленты) | Жёсткие прозрачные панели / антистатические материалы |
| Освещение (LED) | Диммирование, спец. исполнение светильников |
| Система управления | Расширенная диагностика, удалённый мониторинг |
| Паспорт и инструкция | Шеф-монтаж / монтаж “под ключ” / ПНР / валидационные протоколы |
Документация
Замените на ваши реальные файлы (PDF/DWG): компоновка зоны, узлы подвеса, электрика, спецификация модулей, протоколы измерений скорости/кратности/частиц.
