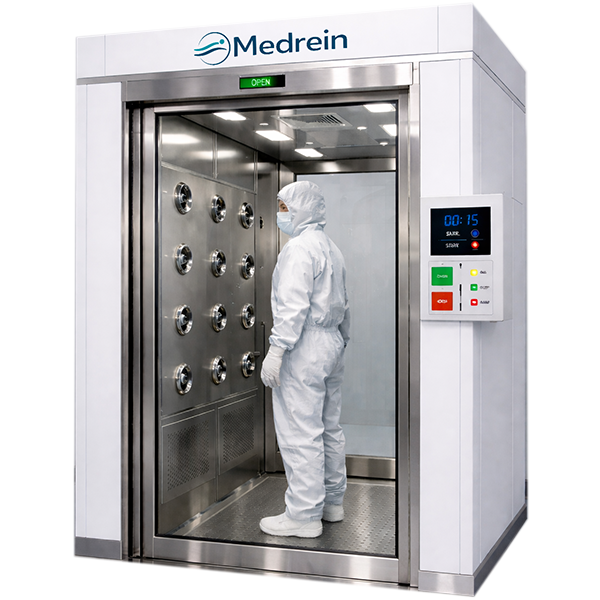

Обдувочные шлюзы (Air Shower) для чистых помещений
Обдувочный шлюз — это переходная камера на входе в чистую зону (или между зонами), где с одежды персонала и/или с поверхности грузов сдуваются частицы высокоскоростными струями воздуха, а затем воздух проходит через ступени фильтрации. Конфигурации — от одиночного модуля до блочных туннелей из нескольких секций подряд для высокой пропускной способности. Доступны исполнения: для персонала и грузовые, с обдувом сбоку / сверху / комбинированно, с автоматизированным циклом и блокировками дверей.
Назначение
Обдувочные шлюзы применяются как элемент контроля загрязнений на границе зон: перед входом персонала в чистые помещения, перед входом в шлюзы/тамбуры, а также для передачи тележек и грузов через грузовые воздушные души. Принцип работы — направленные струи воздуха сдувают частицы, далее воздух проходит через фильтры, а цикл выполняется по заданному алгоритму (таймер/автоматика).
-
Для персонала обдув спецодежды перед входом в чистую зону; двери с доводчиками, блокировки и индикация — по ТЗ
-
Грузовые решения камера увеличенного объёма для тележек/контейнеров; обдув боковой/комбинированный, возможна интеграция в поток логистики
-
Блочные (туннельные) конфигурации несколько модулей подряд для высокой пропускной способности и более «глубокой» зоны обдува
Исполнения и компоновки
Обдувочные шлюзы отличаются по направлению струй, числу форсунок, типу дверей и степени автоматизации. Для пищевых/производственных задач встречаются усиленные решения с комбинированным обдувом, а для компактных зон — односторонние или двухсторонние компоновки.
-
Односторонний обдув форсунки с одной стороны (компактные решения для ограниченного пространства)
-
Двухсторонний обдув форсунки по бокам с двух сторон; удобно для равномерной обработки одежды
-
Комбинированный обдув (сбоку + сверху) усиленный режим: боковые форсунки + верхние форсунки для «доработки» зон головы/плеч и верхней части одежды
Область применения
Фармацевтика • медицина • лаборатории • микроэлектроника • пищевые производства • складские зоны чистой логистики • R&D.
Технические характеристики
| Параметр | Значение | Ед. | Примечание / опционально |
|---|---|---|---|
| Тип изделия | Обдувочный шлюз (Air Shower) | — | камера с системой обдува и фильтрацией |
| Назначение | удаление частиц с одежды/грузов перед входом в чистую зону | — | для снижения заноса загрязнений |
| Формат | для персонала / грузовой | — | под проход человека или тележек/контейнеров |
| Конфигурация | одиночный / блочный (туннель) | — | состав из 2+ модулей подряд для высокой пропускной способности |
| Количество модулей | 1…N | — | подбирается по потоку персонала/логистики |
| Направление обдува | сбоку / сверху / комбинированно | — | в зависимости от серии и компоновки |
| Форсунки | 6 / 12 / 24 (+ верхние — опц.) | шт | пример типовых компоновок; возможны другие конфигурации |
| Фильтрация | ступени очистки (предфильтр + высокоэффективная) | — | класс фильтра подбирается под требуемый режим и проект |
| Управление циклом | таймер / автоматизированный алгоритм | — | панель управления, сценарии работы, блокировки (по ТЗ) |
| Интерлок дверей | опция | — | исключает одновременное открывание входной/выходной двери |
| Индикация | опция | — | световая/звуковая, статус цикла/дверей |
| Двери | распашные, частично остеклённые | — | двери и остекление — по серии/ТЗ |
| Доводчики | да (типовые решения) | — | для контролируемого закрывания |
| Материалы | сталь с покрытием / нерж. элементы (по узлам) | — | под санитарную обработку и требования зоны |
| Интеграция | в панельные стены / капитальные проёмы | — | узлы примыкания — по проекту чистых помещений |
Опции и аксессуары
- Блочная сборка (туннель)2–3–4 модуля подряд под требуемую пропускную способность
- Комбинированный обдувдобавление верхних форсунок к боковым потокам
- Панель управления / таймер / сценарииавтоматизированный алгоритм, режимы, журналирование (по ТЗ)
- Интерлок + индикацияэлектрозамки, датчики состояния дверей, световая/звуковая сигнализация
- Грузовые ворота/усиленная конструкциядля тележек и контейнеров; под проёмы и логистику участка
- Материалы и исполнение под отрасльпищевые/фарма/мед: покрытия, нерж. элементы, требования по уборке
Опции
| Стандартная комплектация | Опционально (по запросу) |
|---|---|
| Камера шлюза (1 модуль) в исполнении по проекту | Блочная сборка: 2+ модулей (туннель) |
| Система обдува (боковая или по серии) | Комбинированный обдув: бок + верх |
| Фильтрация воздуха (по серии/проекту) | Подбор ступеней и класса фильтрации под ТЗ |
| Двери/проёмы по проекту | Интерлок дверей, электрозамки, датчики |
| Базовое управление циклом | Расширенная автоматика: сценарии, таймеры, диспетчеризация |
| Паспорт и инструкция | Индикация (свет/звук), табло статусов |
| Монтаж по узлам проекта | Грузовое исполнение: увеличенные проёмы/ворота, усиление |
