Пассивные передаточные боксы для чистых помещений

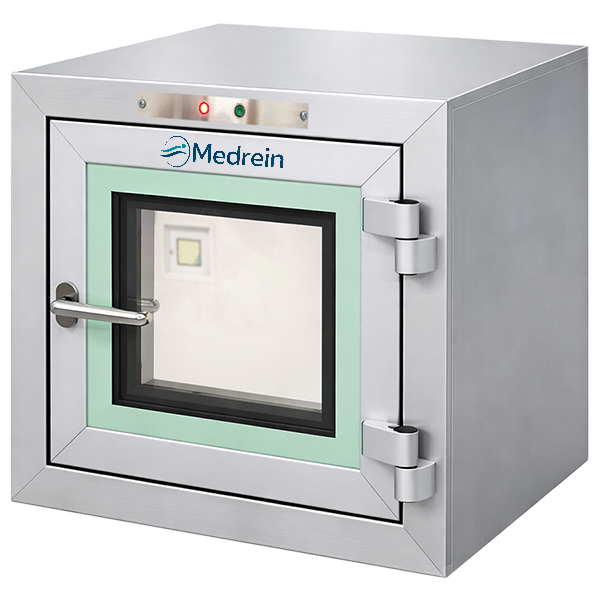

Пассивный передаточный бокс (передаточное окно/шлюз) — это герметичная шлюзовая камера для передачи материалов между помещениями разных классов чистоты без внесения возмущений в воздушную среду и без перетоков воздуха через проём. Исполнения — без обдува (классика) или с обдувом (по проекту), с набором опций: УФ-обеззараживание, блокировка створок (интерлок), индикация, рентгенозащита и противопожарные решения в составе ограждений.
Назначение
Пассивные передаточные боксы применяются для передачи, возврата и шлюзирования стерильных материалов, инструмента, тары и готовой продукции между помещениями различного класса чистоты, сохраняя требуемые параметры контролируемой среды и перепады давлений.
-
Герметичная камера-шлюз образует замкнутую полость и исключает переток воздуха из одного помещения в другое
-
Передача без «провала» чистоты минимизирует риск контаминации при перемещении предметов между зонами
-
УФ-обеззараживание (по проекту) для обработки поверхности передаваемых предметов бактерицидным УФ-излучением
Конструкция и интеграция в чистую зону
Бокс встраивается в стеновые панели/перегородки или капитальные стены, формируя герметичный канал передачи. В типовом исполнении используются наружные панели из окрашенной стали, а внутренняя камера выполняется из нержавеющей стали для гигиеничности и стойкости к обработке.
-
Дверцы/створки остеклённые или глухие; ручки из нержавеющей стали; возможны скрытые петли
-
Герметизация уплотнитель по периметру (часто силиконовый) для герметичности внутреннего объёма
-
Рентген/пожарные исполнения рентгенозащитная облицовка/лист свинца (опция); противопожарные решения — по узлам проекта в составе ограждений
Область применения
Фармацевтика • медицина • лаборатории • микробиология • микроэлектроника • пищевые производства • R&D зоны.
Технические характеристики
Параметры собраны по приоритетным источникам. Финальные значения фиксируются вашим ТЗ/КД под проект.
| Параметр | Значение | Ед. | Примечание / опционально |
|---|---|---|---|
| Тип изделия | Пассивный передаточный бокс (передаточное окно/шлюз) | — | встроенная камера передачи в стене/панели |
| Назначение | передача/возврат/шлюзирование материалов | — | между зонами разных классов чистоты |
| Исключение перетоков | герметичная замкнутая полость | — | не допускает переток воздуха между помещениями |
| Нагрузка на полку/камеру | до 40 | кг | типовое значение для передаточных окон |
| Исполнение по воздуху | без обдува (пассивный) | — | вариант с обдувом/фильтрацией — по проекту |
| УФ-обеззараживание | опция | — | бактерицидный УФ-облучатель/таймер |
| Блокировка створок (интерлок) | опция | — | исключает одновременное открывание двух дверей |
| Оповещение | опция | — | визуальная/звуковая сигнализация (по автоматике) |
| Количество дверей | 2 | — | в ряде проектов возможно 3–4 дверцы/стороны |
| Дверцы | остеклённые / глухие | — | под задачу (визуальный контроль/защита) |
| Внутренняя камера | нержавеющая сталь | — | гигиеничность, стойкость к обработке |
| Внешняя облицовка | оцинкованная сталь с полимерным покрытием | — | типовое решение ряда производителей |
| Уплотнитель | по периметру (часто силикон) | — | для герметизации внутреннего пространства |
| Типовые размеры камеры (пример) | 600×600×600 | мм | встречается как типовой размер |
| Диапазон заказных размеров | 400–800 (по сторонам) | мм | шаг заказа 50 мм (по сериям/каталогам) |
| Рентгенозащитное исполнение | опция | — | свинцовый лист 1–2 мм / спец. остекление — по проекту |
| Противопожарное исполнение | до EI45 (в составе ограждений) | — | по узлам проекта и применяемым EI45 конструкциям/дверям |
| Комплект поставки (типовой) | двери, ручки, петли, камера (нерж.), крепёж | — | набор зависит от исполнения и опций |
Опции и аксессуары
- УФ-облучатель + таймеробеззараживание передаваемых предметов бактерицидным УФ
- Интерлок створокэлектромагнитные замки/логика блокировки; исключение одновременного открытия
- Индикациясветовая/звуковая сигнализация состояния створок
- Исполнение под интенсивную санобработкунерж. полки/скрытые петли/подбор материалов под дезсредства
- Рентгенозащитасвинцовый лист 1–2 мм и/или спец. остекление — по заданному эквиваленту Pb
- Противопожарное решение до EI45подбор материалов, узлов и комплектующих в составе EI-ограждений (по проекту)
Опции
Разделено на “стандарт” и “опции” — удобно для КП и спецификаций.
| Стандартная комплектация | Опционально (по запросу) |
|---|---|
| Передаточный бокс/камера (встроенная) | УФ-облучатель + таймер |
| 2 дверцы (остеклённые или глухие — по исполнению) | Интерлок створок (электромагнитные замки) |
| Внутренняя камера из нержавеющей стали | Индикация/сигнализация (свет/звук) |
| Уплотнение по периметру | Исполнение «с обдувом»/фильтрацией (по проекту) |
| Крепёж/монтажные элементы | Нерж. полки/аксессуары, скрытые петли |
| Паспорт и инструкция | Рентгенозащитное исполнение (лист Pb 1–2 мм) |
| Монтаж по узлам проекта | Противопожарное исполнение до EI45 (в составе ограждений) |
Документация
Замените на ваши реальные файлы (PDF/DWG): узлы примыканий, спецификации, схемы блокировки, протоколы УФ/безопасности, требования к рентген/огнестойкости.
