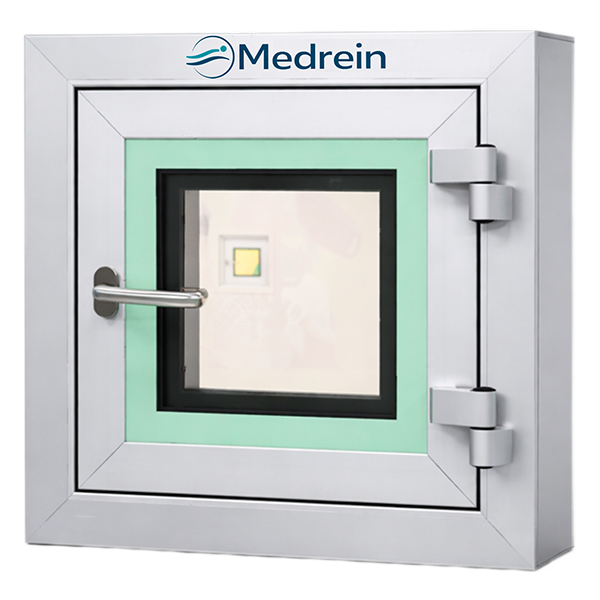

Передаточные окна для чистых помещений
Передаточные окна — решение для передачи материалов и инструмента между помещениями/зонами разного класса чистоты без открытия основного дверного проёма и без «возмущений» воздушной среды. Важно: это не передаточный бокс — у передаточного окна нет отдельной внутренней рабочей камеры как у шлюз-камер; это узел передачи в стене (проём с рамой/створками), который обеспечивает герметичность примыкания и удобство санитарной обработки.
Назначение
Передаточные окна применяются в чистых помещениях (фармацевтика, медицина, лаборатории, микроэлектроника, пищевые производства) для передачи стерильных материалов, инструмента, тары и готовой продукции между смежными зонами с разными требованиями по чистоте, без необходимости открывать дверь и нарушать режим.
-
Разграничение зон помогает поддерживать перепад давлений и «чистую» логику потоков
-
Не “передаточный бокс” нет отдельной внутренней камеры; это конструкция в стене, оптимальная по глубине и гигиене
-
Санитарная стойкость гладкие поверхности, герметичные примыкания; рассчитано на влажную уборку и дезсредства
Конструкция и интеграция
Передаточное окно монтируется в панельную/капитальную стену и состоит из силового профиля, внутренней рамки, облицовочной рамки и остекления. Для повышения безопасности и дисциплины передачи возможна установка взаимной блокировки (интерлок) и УФ-обеззараживания (опции).
-
Материалы рам сталь с порошковым покрытием; возможна нержавеющая сталь AISI 304 (по запросу)
-
Крепление и герметизация крепёж к металлоперегородке/стене, уплотнения по контуру; герметичные примыкания под проект
Область применения
Фармацевтика • медицина • лаборатории • микробиология • микроэлектроника • пищевые производства • R&D зоны.
Технические характеристики
Параметры собраны по приоритетным источникам и типовым решениям рынка. Финальные значения фиксируются вашими ТУ/КД под проект.
| Параметр | Значение | Ед. | Примечание / опционально |
|---|---|---|---|
| Тип изделия | Передаточное окно для чистых помещений | — | узел передачи в стене (не бокс/не шлюз-камера) |
| Назначение | передача/возврат материалов без открытия дверей | — | снижение риска контаминации и «возмущений» среды |
| Грузоподъёмность | до 40 | кг | ориентир по типовым решениям; зависит от габарита и узла крепления |
| Материал рам/облицовки | сталь с порошковым покрытием | — | возможна нерж. сталь AISI 304 (опция) |
| Остекление | листовое стекло 4 / 6 | мм | вариант — закалённое/матовое (по ТЗ) |
| Конструкция | профиль жёсткости + внутренняя рамка + облицовочная рамка | — | для чистых панельных стен и капитальных стен |
| Фиксация стекла | вклейка/герметизация | — | двусторонний скотч + мастика/герметик (по серии/узлу) |
| Герметизация примыканий | уплотнение по контуру | — | исключение подсоса/перетока через узел (по проекту) |
| Интерлок (взаимная блокировка) | опция | — | механическая или электрическая; дисциплина передачи |
| УФ-обеззараживание | опция | — | бактерицидный УФ-облучатель (по назначению/регламенту) |
| Компланарность | да | — | минимизация «пылесборников», удобство уборки |
| Стойкость к дезсредствам | да | — | подбор покрытия и герметиков под регламент обработки |
| Габариты | по проекту | — | под размеры передаваемой тары/лотков и узлы стен |
| Монтаж | в панельные и капитальные стены | — | узлы примыкания и герметизация — по КД/проекту |
| Исполнение | одностороннее / двустороннее | — | возможна облицовка одной стороны нерж. сталью (опция) |
| Маркировка/паспорт | паспорт изделия | — | комплектность, материалы, условия эксплуатации |
Опции и аксессуары
- Интерлок (взаимная блокировка)механическая или электрическая — для передачи по регламенту
- УФ-обеззараживаниебактерицидная лампа, выключатель/индикация — по ТЗ
- Материалы рамнержавеющая сталь AISI 304, усиленные профили — по запросу
- Тип стеклазакалённое/матовое/многослойное — по требованиям безопасности
- Усиленная герметизация узлауплотнения и герметики под ваш регламент обработки
Опции
Разделено на “стандарт” и “опции” — удобно для КП и спецификаций.
| Стандартная комплектация | Опционально (по запросу) |
|---|---|
| Рама/внутренняя рамка/облицовочная рамка | Интерлок (механический/электрический) |
| Остекление (стекло 4/6 мм) | УФ-обеззараживание + индикация |
| Порошковое покрытие рам (по проекту) | Нерж. сталь AISI 304 (частично/полностью) |
| Крепёжный комплект и узел монтажа | Закалённое/матовое/многослойное стекло |
| Герметизация примыкания (по узлам проекта) | Усиленные уплотнения/герметики под регламент |
| Паспорт и инструкция | Шеф-монтаж / монтаж под ключ |
