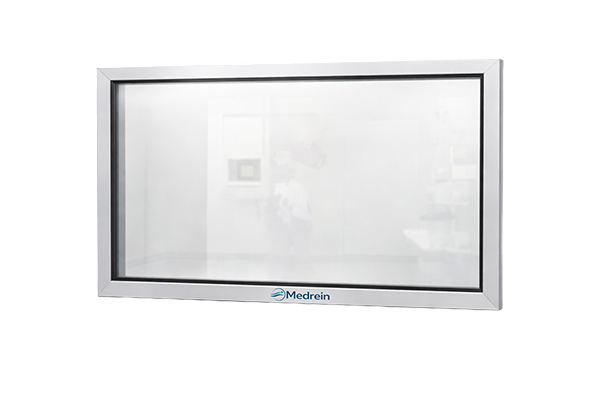

Смотровые окна для чистых помещений
Смотровые окна — элементы ограждающих конструкций, которые обеспечивают визуальный контроль за процессами, персоналом и оборудованием без открытия дверей и без нарушения режимов чистой зоны. Конструкция ориентирована на герметичность, гладкую компланарную поверхность и устойчивость к влажной уборке, дезсредствам и УФ-обработке (по материалам/серии). Возможны специальные исполнения: противопожарные до EI60, рентгенозащитные (Pb-экв. под расчёт), со встроенными жалюзи и со smart-стеклом (переключаемая прозрачность) — по ТЗ.
Назначение
Смотровые окна применяются в чистых помещениях (фармацевтика, медицина, лаборатории, микроэлектроника и др.) для наблюдения и контроля без входа в помещение, что помогает сохранять режимы, перепады давления и дисциплину потоков. Конструктив выполняется так, чтобы исключать «пылесборники»: ровные поверхности, герметичные примыкания, минимум выступов.
-
Контроль без входа наблюдение за процессами/персоналом, инспекции и аудит, подтверждение статусов
-
Гигиеничность встраивание “заподлицо”, герметизация по контуру, удобная санитарная обработка
-
Спец. исполнения EI60 для противопожарных преград; рентгенозащита (Pb-экв. под расчёт); жалюзи и smart-стекло — по ТЗ
Конструкция и интеграция в стену
Типовое решение: жёсткая рама (часто алюминиевый профиль с порошковым покрытием/анодированием), остекление из безопасного стекла и герметизация стыков специализированными составами для чистых помещений. В панельных системах (ГМЛ/сэндвич) оконный блок формирует ровную поверхность в одной плоскости со стеной.
-
Совместимость панельные стены (гипсометалл/сэндвич), капитальные стены — по узлам проекта
-
Smart-стекло переключаемая прозрачность для приватности/режимов наблюдения; питание/управление — по ТЗ
-
Рентгенозащита для кабинетов лучевой диагностики: смотровые окна между процедурной и комнатой управления; Pb-экв. выбирается по расчёту
Где применяют рентгенозащитные смотровые окна
Рентген-кабинеты и кабинеты лучевой диагностики (между процедурной и комнатой управления/поста), зоны визуального контроля пациента и оборудования во время исследования, где требуется сохранить обзор при обеспечении радиационной защиты. Типовые Pb-экв. для смотровых окон на рынке: 1,6 / 2,0 / 2,5 мм Pb; в ряде решений встречаются 2–2,5 мм Pb как частые значения. Конкретное значение Pb-экв. определяется проектом и расчётом защитных конструкций.
Противопожарное исполнение до EI60
Противопожарные смотровые окна применяются в составе противопожарных преград/перегородок, когда требуется обеспечить обзор, сохраняя предел огнестойкости конструкции. Для чистых помещений актуальна комбинация свойств: герметичность, гигиеничность и огнестойкость до 60 минут (EI60) — по проекту и требованиям объекта.
Технические характеристики
Параметры собраны по приоритетным источникам и типовым решениям рынка. Финальные значения фиксируются вашими ТУ/КД под проект.
| Параметр | Значение | Ед. | Примечание / опционально |
|---|---|---|---|
| Тип изделия | Смотровое окно для чистых помещений | — | в составе стеновых ограждающих конструкций |
| Исполнение | глухое (неоткрывающееся) | — | типовое решение для ЧП |
| Тип интеграции | встраивание “заподлицо” | — | ровная плоскость со стеной, минимум “грязевых карманов” |
| Материал рамы | алюминиевый профиль / сталь (опц.) | — | под систему ограждений и назначение |
| Покрытие | порошковая окраска / анодирование | — | цвет по RAL; стойкость к санитарной обработке |
| Стекло (базовое) | безопасное (каленое) | — | одинарное/двойное — по задаче |
| Толщина стекла (базовая) | 4–6 | мм | в разных сериях/решениях |
| Герметизация | герметик для чистых помещений | — | герметизация стыков и примыканий по узлам проекта |
| Устойчивость к дезсредствам | да | — | подбор материалов/покрытий под режим обработки |
| Устойчивость к УФ | да (по материалам/серии) | — | актуально для мед/лаб зон |
| Совместимость со стенами | ГМЛ / сэндвич / каркасные системы | — | узлы под толщину панели и конструкцию стены |
| Толщина стены (под окно) | по системе ограждений | — | часто 50–100 мм; согласуется на стадии проекта |
| Изготовление по проёму | да | — | индивидуальные габариты под ТЗ |
| Противопожарное исполнение | до EI60 | мин | предел огнестойкости до 60 минут (EI60) — по проекту/испытаниям серии |
| Назначение EI-серии | противопожарные преграды | — | в составе противопожарных перегородок/зон с требованиями огнестойкости |
| Рентгенозащитное исполнение | опция | — | Pb-экв. задаётся проектом и расчётом защитных конструкций |
| Типовые Pb-экв. (рынок) | 1,6 / 2,0 / 2,5 | мм Pb | часто встречаются окна 2,0 и 2,5 мм Pb; диапазон зависит от назначения кабинета |
| Пример спец. серии | 2,5 | мм Pb | встречается как распространённое решение для смотровых рентгеноокон |
| Стекло рентгенозащитное | свинцовое (свинецсодержащее) | — | для визуального контроля при защите от ионизирующего излучения |
| Толщина стекла (пример Pb 2–2,5) | 10–12 | мм | пример для готовых рентгеноокон/стёкол на рынке; подбирается под Pb-экв. и производителя |
| Встроенные жалюзи | опция | — | внутри блока; управление — по ТЗ |
| Smart-стекло | опция | — | переключаемая прозрачность; питание/управление — по ТЗ |
| Матирование/тонировка | опция | — | частичная/полная; под сценарии наблюдения |
| Сервисная рамка | опция | — | разборная конструкция для обслуживания/замены остекления |
Опции и аксессуары
- Встроенные жалюзивстроенные внутри блока — для приватности и режимов наблюдения
- Smart-стеклопереключаемая прозрачность (прозрачно/матово) для контроля и приватности; управление/интеграция — по ТЗ
- Противопожарное исполнение до EI60для противопожарных преград: подбор серии и узлов примыканий под требования объекта
- Рентгенозащитное исполнениеPb-экв. под расчёт; комплектация рентгенозащитным стеклом и защитой рам/примыканий — по проекту
- Двойное остеклениедля акустики/теплотехники и снижения конденсации (по ТЗ)
- Матирование / тонировкачастичная/полная; варианты “полоса обзора” по сценарию
Опции
Разделено на “стандарт” и “опции” — удобно для КП и спецификаций.
| Стандартная комплектация | Опционально (по запросу) |
|---|---|
| Оконный блок (рама + остекление) по проекту | Встроенные жалюзи |
| Компланарное встраивание в стену (узел под систему ограждений) | Smart-стекло (переключаемая прозрачность) |
| Герметизация примыканий по контуру | Противопожарное исполнение до EI60 |
| Покрытие/цвет по проекту | Рентгенозащита (Pb-экв. по расчёту проекта) |
| Монтаж по узлам проекта | Двойное остекление / акустика |
| Паспорт и инструкция | Матирование / тонировка / частичная прозрачность |
| — | Разборная сервисная рамка |
| — | Нестандартные формы/размеры |
Документация
Замените на ваши реальные файлы (PDF/DWG): узлы примыканий, спецификации, требования к герметизации/санобработке, рентгенозащите и огнестойкости (для спец. исполнений).
