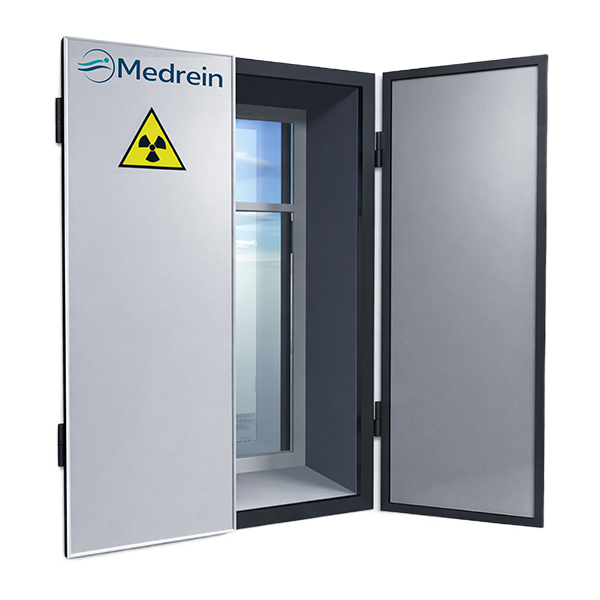

Рентгенозащитные ставни
Рентгенозащитные ставни — это экранирующие конструкции для оконных проёмов (а также световых/технологических проёмов), которые снижают уровень рассеянного и прямого ионизирующего излучения в смежные помещения. Применяются в рентген-кабинетах, КТ/ангиографии, стоматологии, ветеринарии и на объектах промышленного контроля. Типовой диапазон защиты по рынку — 0,25–5,0 мм Pb-экв (подбирается расчётом под проект, оборудование и геометрию помещения).
Назначение
Рентгенозащитные ставни применяются для экранирования оконных проёмов помещений, где используются источники рентгеновского излучения. Основная задача — снизить выход излучения через световые проёмы и обеспечить выполнение требований проекта радиационной безопасности.
-
Где ставят рентген-кабинеты, КТ, ангиография, стоматология, ветеринария, НК/промконтроль
-
Типовые уровни защиты на рынке встречаются исполнения 0,25–5,0 мм Pb-экв; точное значение задаётся расчётом и ТЗ
-
Когда особенно актуально кабинеты на 1 этаже/в зоне близких зданий и проходов; при наличии окон в зоне облучения
Конструкция (типовая)
Ставни выполняются как металлический каркас (рама + створки) с интегрированным экранирующим слоем (например, листовой свинец или просвинцованные материалы). Варианты открывания подбираются под планировку, наличие откосов, требования к эвакуации и обслуживанию.
-
Рама и створки стальные профили/лист; крепление к проёму изнутри помещения; запирание по проекту
-
Покрытие полимерно-порошковая окраска по RAL; решение под интерьер и требования эксплуатации
-
Управление ручное или автоматизированное (для откатных); интеграция с режимами доступа — по ТЗ
Проектирование защиты (важно)
Pb-экв для ставней (как и для дверей/окон/панелей) определяется не “на глаз”, а расчётом под конкретный аппарат (КТ/рентген/С-дуга), расстояния, направление луча, смежные помещения и требования проекта радиационной безопасности. Мы закладываем изделия в узлы чистых помещений и обеспечиваем сопряжение с ограждающими конструкциями.
Технические характеристики
Параметры собраны по приоритетным источникам и типовым решениям рынка. Финальные значения фиксируются ТЗ/проектом и расчётом Pb-экв.
| Параметр | Значение | Ед. | Примечание / опционально |
|---|---|---|---|
| Тип изделия | Рентгенозащитные ставни (для оконного/светового проёма) | — | для помещений с источниками рентген-излучения |
| Назначение | Экранирование излучения через оконные проёмы | — | снижение выхода излучения в смежные зоны |
| Свинцовый эквивалент (Pb-экв) | 0,25–5,0 | мм Pb | типовой диапазон по рынку; точное значение — по расчёту |
| Тип открывания | распашные / откатные / складные | — | подбирается под геометрию проёма и эксплуатацию |
| Количество створок | 1 / 2 | — | одностворчатые/двустворчатые решения |
| Материал рамы | сталь (профиль/лист) | — | крепление к проёму изнутри помещения |
| Экранирующий слой | свинец / просвинцованные материалы | — | вариант выбирается проектом и конструкцией |
| Покрытие | порошковая окраска | — | цвет по RAL; стойкость к моющим средствам — по ЛКП |
| Запирание | защёлка/шпингалет/замок | — | сценарии доступа — по ТЗ (в т.ч. сервис/ограничение) |
| Управление | ручное | — | для откатных возможна автоматизация (опция) |
| Ориентировочные габариты | по проёму | — | индивидуально; возможна частичная заслонка проёма |
| Монтаж | по узлам проекта | — | герметизация примыканий к стеновым конструкциям — по требованиям объекта |
| Совместимость с ЧП | да | — | интеграция в ограждения/узлы чистых помещений |
Типовые применения (где встречается)
- Рентген-кабинеты и КТэкранирование окон при наличии внешних смежных зон/проходов/зданий
- Стоматология / ветеринариялокальные источники излучения, ограниченные площади, требования по защите смежных помещений
- Промышленный контроль (НК)рентгенографический контроль изделий, зоны промышленной радиационной безопасности
Опции
Разделено на “стандарт” и “опции” — удобно для КП и спецификаций.
| Стандартная комплектация | Опционально (по запросу) |
|---|---|
| Рама + створки по проекту | Автоматизация откатных (привод/направляющие) |
| Экранирующий слой (Pb-экв по заданию) | Усиленные запирающие устройства / замки |
| Ручки/фурнитура базовая | Интеграция со СКУД/сигнализацией (по ТЗ) |
| Порошковая окраска по RAL | Нестандартные исполнения (складные “гармошка”, комбинированные) |
| Монтаж по узлам проекта | Частичное закрытие проёма / сервисные створки |
| Паспорт и комплектность | Шеф-монтаж / монтаж под ключ / исполнительная документация |
Документация
Замените на ваши реальные файлы (PDF/DWG): КМ/КД, узлы крепления, спецификации, расчёт/обоснование Pb-экв по проекту.
