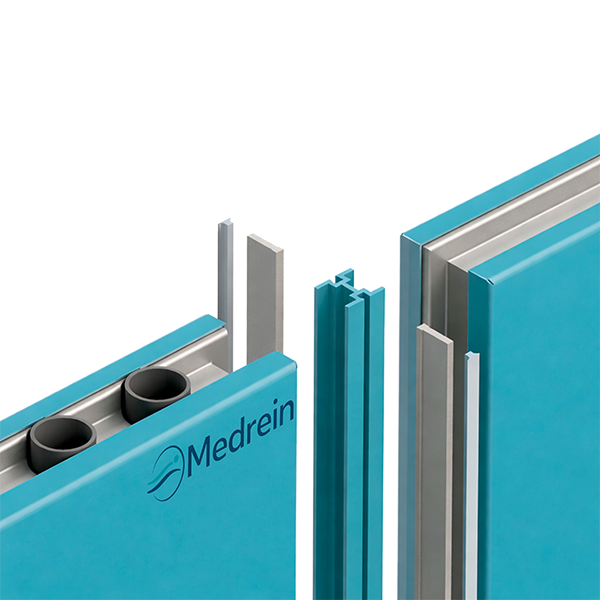

Сэндвич панели для чистых помещений
Трёхслойные стеновые панели для ограждающих конструкций чистых зон: две гладкие металлические облицовки (как правило, окрашенная оцинкованная сталь) и наполнитель между ними (минеральная вата или PIR — по серии/проекту). Поверхность рассчитана на влажную уборку и работу с дезинфицирующими средствами. Доступны решения каркасного типа (с алюминиевым/профильным каркасом) и бескаркасного типа (кромка “паз-гребень”).
Назначение
Сэндвич-панели применяются как стеновые ограждающие конструкции и перегородки чистых помещений: для зонирования, обеспечения герметичности и стабильного микроклимата. Типовое строение — 2 металлических листа и тепло/звукоизолирующий наполнитель. Решение проектируется под требования GMP/ISO 14644 и санитарные регламенты конкретного производства.
-
Каркасные и бескаркасные системы каркас: панели с кромками, охватывающими стойки; бескаркас: кромка “паз-гребень”
-
Гигиеничная поверхность гладкая облицовка, рассчитанная на влажную уборку и обработку дезсредствами
-
Самонесущая логика для ряда серий декларируется самонесущая конструкция без дополнительного силового каркаса (по типу системы)
Конструкция и узлы
Встречаемые исполнения: две обшивки из оцинкованной стали с покрытием (полимерное/порошковое), наполнитель (минеральная вата или PIR), а по периметру — алюминиевый профиль (в каркасных системах). Герметизация стыков выполняется по узлам проекта — для обеспечения требуемой чистоты и перепадов давления.
-
Покрытия под санитарную нагрузку варианты покрытий и их стойкость отличаются по серии; встречаются усиленные покрытия (например, “Clean Coating” как класс покрытий)
-
Интеграция оборудования в панели/перегородки можно встраивать элементы инженерии и изделия заподлицо (по проекту и толщине панели)
Область применения
Фармацевтика • медицина • лаборатории • микроэлектроника • пищевые производства • R&D зоны • ЛПУ.
Технические характеристики
| Параметр | Значение | Ед. | Примечание / опционально |
|---|---|---|---|
| Тип изделия | Стеновая сэндвич-панель для чистых помещений | — | перегородки/ограждающие конструкции |
| Конструкция | 2 гладких листа металла + наполнитель | — | часто: окрашенная оцинк. сталь |
| Тип системы | каркасная / бескаркасная | — | бескаркасная: кромка “паз-гребень” |
| Несущая логика | самонесущая (по серии) | — | часто заявляется без доп. силового каркаса |
| Ширина панели | до 1200 | мм | типовая витрина у ряда производителей |
| Высота панели | до 3000 (и выше многоярусно) | мм | встречается многоярусное решение до больших высот |
| Толщина панели | 50 / 60 / 80 / 100 | мм | по серии и назначению; встречаются и др. значения |
| Толщина металла | 0.5–1.2 | мм | зависит от серии; встречается полимерное покрытие |
| Покрытие облицовки | полимерное / порошковое | — | пример: полимер ≥25 мкм; “усиленные” покрытия по линейкам |
| Цвет по RAL | RAL 9002 / RAL 9003 и др. | — | стандартные цвета зависят от серии; возможен заказной RAL |
| Наполнитель | минеральная вата / PIR | — | под требования тепло/звукоизоляции и пожарных норм |
| Периметральный профиль | алюминиевый (по каркасным) | — | встречается обрамление по периметру |
| Устойчивость к уборке | влажная уборка + дезсредства | — | типовая декларация для чистых зон |
| УФ-стойкость | по покрытию (опция) | — | встречается как свойство покрытий/материалов |
| Огнестойкость | EI30 / EI60 и др. (опция) | — | зависит от серии/наполнителя/узлов, подтверждается документами |
| Акустика | звукоизоляция (по наполнителю) | — | минвата обычно улучшает звукоизоляцию |
| Герметизация стыков | герметик по узлам | — | для герметичности и санитарной устойчивости |
Опции и аксессуары
- Покрытие повышенной стойкостипод частую санитарную обработку и заданную химию дезсредств (по линейке/серии)
- Наполнитель PIRопционально вместо минеральной ваты — по проектным требованиям
- Огнестойкое исполнениеEI30/EI60 и др. — при наличии подтверждающих протоколов под конкретную серию
- Профили/скругления/примыканияопорные и соединительные профили, уголки, элементы скругления — по узлам проекта
- Встраиваемые элементыдвери, окна, воздухозаборные панели/решётки, розетки/трассы — по проекту и толщине панели
Опции
| Стандартная комплектация | Опционально (по запросу) |
|---|---|
| Сэндвич-панели (размеры/кол-во по проекту) | Тип системы: каркасная или бескаркасная (“паз-гребень”) |
| Металлическая облицовка с защитным покрытием | Выбор покрытия: полимерное/порошковое/усиленное под химию |
| Наполнитель по серии (минвата или др.) | Наполнитель PIR (по требованиям проекта) |
| Герметизация стыков по узлам проекта | Огнестойкое исполнение (EI30/EI60 и др. по документам) |
| Паспорт и инструкция по монтажу | Шеф-монтаж / монтаж под ключ |
